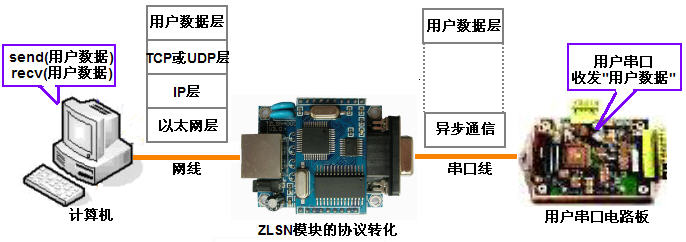

通信協議是一種分層結構的，根據ISO的7層模型通信協議分為物理層、數據鏈路層、網絡層、傳輸層、會話層、表示層、應用層。如果用戶想通過卓嵐ZLSN模塊的以太網透明傳輸協議實現串口數據和以太網數據的轉發，應用模型如圖所示。

所謂以太網網絡透明傳輸協議（簡稱為“以太網透傳”）是指網絡協議的應用層數據和串口協議的用戶數據完全一致，不存在格式轉化問題，形象地比喻為“透明傳輸”。比如網絡數據應用層數據內容為字符“a”，那么串口協議的用戶層數據也是“a”，用戶電路板收到的數據也是字符“a”。

那么用戶數據是如何從計算機傳給用戶串口板的呢？這首先需要了解網絡協議和串口協議的區別。
1.網絡（TCP/IP）協議分為以太網層、IP層、TCP或UDP層、用戶數據層。以太網層表示了網絡通信介質，例如光纖、無線、有線以太網線。IP層中的關鍵點是包含了IP地址，IP地址是每個網絡設備的地址。TCP或者UDP層的關鍵點是端口，端口用于區分一個IP地址下的多個應用程序。用戶數據層攜帶用戶需要傳輸?shù)臄?shù)據。
2.相對而言串口協議，沒有IP層和TCP層這兩層。

這里有兩個問題：
1.串口協議如何彌補網絡協議缺失的IP層和TCP層？實際上在ZLSN模塊中已經保存了IP層、TCP層的關鍵點——IP地址和端口。每個ZLSN模塊都具有一個可以設定的IP地址，同時也有一個TCP或者UDP的端口，這樣計算機就可以通過這個“IP+端口”將網絡數據發送給ZLSN模塊。同樣地ZLSN模塊也保存了目的計算機的IP和端口，這樣也可以將數據發送給計算機。聯網模塊內部保存的IP和端口解決了串口協議中沒有IP和端口的問題。
2.如何使用透明傳輸協議？

2.1對于計算機程序設計人員來說調用Socket API函數send()和recv()即可發送網絡層數據，例如執行send("a")就可以將字符“a”發送到用戶串口電路板。用戶調用recv(buf)即可將串口電路板發送的數據接收到緩沖區buf中。

2.2另外用戶也可以使用卓嵐網絡調試工具——SocketDlgTest。通過該工具用戶可以類似串口調試工具，進行發送和接受應用層數據。

2.3更為簡單的方式是用戶可以使用虛擬串口技術（ZLVircom程序）將網絡端也模擬為一個串口，計算機還是用串口進行收發。

除了“以太網透明傳輸協議”以外，ZLSN模塊也支持更為復雜的協議，例如“Modbus TCP轉ModbusRTU協議”，“Realcom協議”等，不同的轉化協議在特定的應用中有各自的用途，但是“以太網透明傳輸協議”是最為簡單易用的協議。
