虛擬串口及其在串口轉以太網中的應用

發布時間：2010-12-06 作者：上海卓嵐 瀏覽量：4522

本文介紹虛擬串口的概念，以及如何在串口轉以太網中利用該技術。

虛擬串口是用操作系統的虛擬驅動技術產生的串口（COM口），相對于計算機本身的硬件串口（COM1等）來說虛擬串口并不對應一個物理上的串口，但是計算機應用軟件可以像硬件串口一樣地使用虛擬串口，對于串口軟件來說虛擬串口和硬件串口并沒有區別。

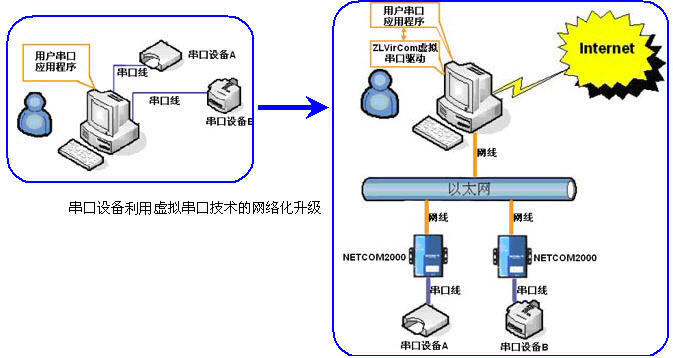

在串口轉以太網/串口服務器中需要用到虛擬串口是因為有以下兩種需要：
1. 應用軟件的延續性。用戶軟件原來使用串口通信（COM1等），現在升級為網絡方式通信后，用戶的軟件不想重新編寫。此時使用虛擬串口技術創建一個虛擬串口（計算機上原來沒有的COM5等），用戶軟件打開COM5即可和以前一樣使用。極大地加快項目進度、產品上市。
2. 應用軟件的通用性。用戶不必為串口通信和軟件通信開發兩套系統。因為在不同的應用中用戶可能采用串口通信，也有可能采用網絡通信。虛擬串口技術屏蔽了這兩種差別，提高了軟件通用性。

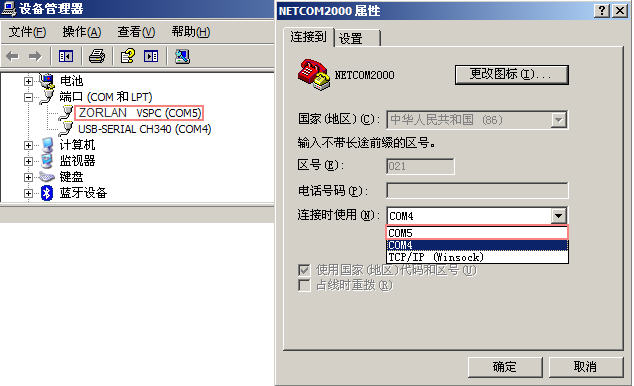

創建虛擬串口：打開卓嵐ZLVircom程序，進入“串口管理”界面，點擊“添加”按鈕，添加任意一個原來不存在的串口，例如COM5。此時打開計算機的設備管理可以看到已經出現了一個新的串口COM5，同時如果用“超級終端”選擇串口時已增加了COM5。此時你已經可以正常打開COM5使用了。

綁定虛擬串口：既然虛擬串口已經可以使用了，那么那com5的輸出在哪里？輸入又來自哪里？這就需要綁定了。進入ZLVircom的“設備管理”，從中選擇一臺NETCOM2000串口服務器（例如“串服1”），然后進入該設備的編輯，即可選擇和這臺NETCOM2000綁定的虛擬串口，這里選擇COM5。之后在ZLVircon的主界面就出現了一條記錄，表示虛擬串口COM5實際就等價于“串服1”這臺NETCOM2000設備上的硬件串口。

虛擬串口通信：串口軟件寫入COM5的數據都會在“串服1”設備的串口上輸出；同樣任何發往“串服1”的數據都會被打開COM5的串口軟件接收。

卓嵐虛擬串口&設備管理軟件ZLVircom3.30以上版本支持了windows 7下的虛擬串口驅動。在WIN7下你可以和之前的windows XP等操作系統下一樣地使用zlvircom軟件。ZLVircom3.30還有如下方面的改進：
1. 支持在WIN7上安裝虛擬串口驅動。
2. 在同一臺計算機上可以虛擬的虛擬串口數量從原來的幾百個增加到幾千個。
3. 軟件的啟動速度有所優化。

卓嵐虛擬串口&設備管理軟件ZLVircom3.30以上版本支持64bit操作系統，包括windows 2003、windows 2008 server r2等操作系統。這使得卓嵐解決方案在服務器級別的64位計算機上運行得到支持。

卓嵐ZLVircom3.99版本開始支持WIN8操作系統，ZLVircom4.00_x64版本開始支持WIN8的64位操作系統。由于winodws 8操作系統越來越普及，此次上海卓嵐抓緊開發在windows8上的虛擬串口驅動。并在ZLVircom4.00版本及其以上版本，支持了win8操作系統。另外64位操作系統也可以用一個安裝包單獨安裝完成所有的程序和驅動。

虛擬串口軟件zlvircom和串口服務器的tcp連接有兩種模式。

串口服務器作為tcp服務端，此時由zlvircom程序發起連接。此模式下卓嵐采用了非IP識別方式，也就是說zlvircom不是向某個固定的IP地址發起連接，這是因為在串口服務器自動獲取IP的情況下IP是變化的，固定IP的方法會出現問題。卓嵐聯網設備都有一個唯一的ID，無論設備的IP地址如何變化，zlvircom都可以第一時間識別ID并根據新的IP地址建立連接。一般適合于局域網內應用。

串口服務器作為tcp客戶端，此時串口服務器將主動向zlvirom程序發起tcp連接，用戶需要設置串口服務器的目的IP。卓嵐產品支持域名系統，也就是說目的IP可以被目的域名代替從而實現internet動態IP下的虛擬串口連接。該模式一般適合于跨interent方式。

多虛擬串口：串口服務器作為tcp客戶端只能由一臺計算機監控串口服務器，如果用戶想多臺計算機的虛擬串口同時監控一個設備，那么請使用zlsn2090核心模塊并采用串口服務器作為tcp服務端，支持100臺計算機同時監控。
