連線

建立開發環境需要一臺裝有Windows2000或者WindowsXP的計算機。
1． 確保⑦電源開關處于關閉狀態（圖中為開狀態）。
2． 使用開發套件中串口線連接到開發板⑩串口和計算機串口。
3． 根據用戶實際情況選擇開發套中普通網線（淺藍色）或者對連網線（深藍色）。普通網線（淺藍色）可連接至集線器或交換機，對連網線（深藍色）可連接至PC機網卡。
4． 使用開發套件中USB線連接⑤USB供電輸入和計算機USB口。

安裝軟件

1． 安裝Keil C51 v7.0以上版本。
2． 將ZLIP增值版光盤中的所有內容復制到硬盤，后面所指的文件都是指硬盤上的復制文件。需要復制到硬盤是因?yàn)槟承�時候需要修改文件。

設置IP地址

開發板例子程序默認情況下設置如下地址：

名稱	數值
開發板IP地址	192.168.0.2
子網掩碼	255.255.255.0
PC機IP	192.168.0.3
默認TCP端口	1024
默認UDP端口	1024

這些數值在“\代碼\UseZLIP\SocketTest\AppTest.h”中設置。為了使開發板和PC機能夠正常連接，必須保證PC機和開發板處于同一個子網中，且必須修改PC機的IP配置為：

名稱	數值
PC機IP	192.168.0.3
子網掩碼	255.255.255.0
網關	192.168.0.1

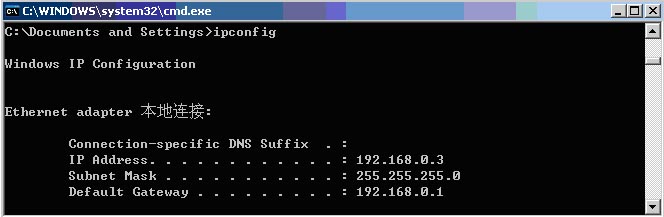

在windows的cmd環境下輸入ipconfig確認PC機設置的IP是否正確。

連接開發板

開發板出廠前寫入了WebServer程序——“\代碼\UseZLIP\ZLWeb\ UseZLWebLib.hex”。

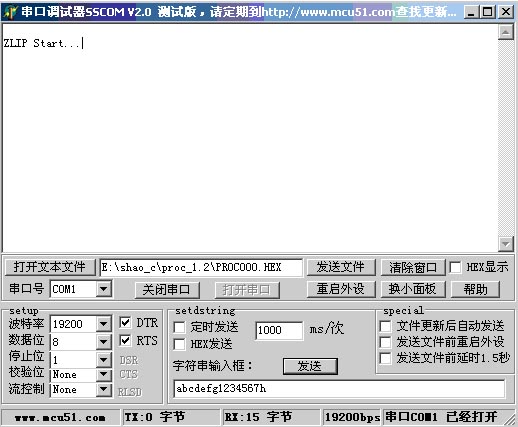

1． 檢查串口連接：運行“\工具\(yùn)sscom\sscomv20.exe”，修改波特率為19200，打開開發板電源開關，此時應該看到有“ZLIP Start…”字符從串口接收到，此時界面如下：

這表明串口基本沒有問題。

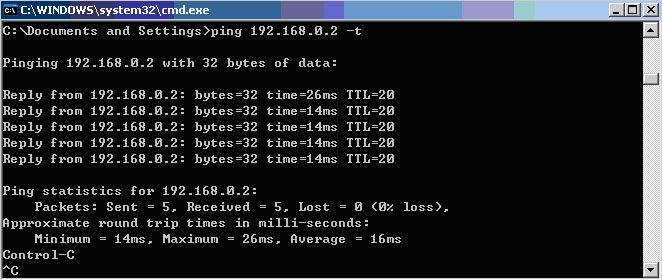

2． PING開發板：輸入命令ping 192.168.0.2 -t

說明開發板和PC已經連接上。

3． 打開開發板上的網頁：在IE瀏覽器中輸入http://192.168.0.2，可以看到如下網頁：

開發運行新程序

這一步讀者將會學習如何將新的程序編譯并下載到開發板中運行。
1． 打開：用KeilC打開“\代碼\ UseZLIP \SocketTest \ UseZLIPLib. Uv2”。
2． 編譯：在KeilC中按Project/Build all target files菜單進行編譯。當然在編譯之前您可以修改代碼，但是建議首次運行先不對代碼做修改。編譯時產生UNCALLED SEGMENT的警告，對此不用理會。

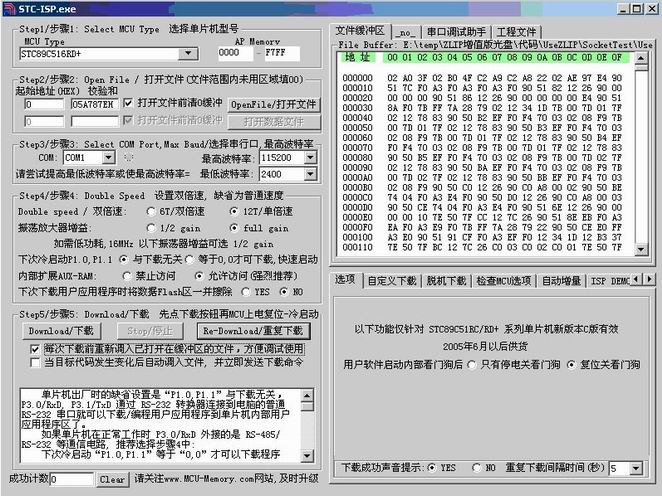

3． 下載：編譯完成后將在“\代碼\ UseZLIP \SocketTest \”目錄下產生UseZLIPLib.hex文件。運行“\工具\(yùn)stc_isp_v3.91\STC-ISP V391.exe”，點擊“OpenFile/打開文件”按鈕，打開剛剛產生的UseZLIPLib.hex文件，并設置MCU Type為STC89C516RD+，最后界面如下：

點擊“Download/下載”按鈕，然后關閉開發板電源，再次打開開發板電源，程序顯示：

正在擦除應用程序區...
Programming.../ 正在下載... ( Begin: 23:15:24 )
Program OK / 下載 OK
Verify OK / 校驗 OK ( Total: 00:10 )
Have already encrypt. / 已加密

表明下載完成。注意下載之前需要關閉其它占用串口的程序。
4． 測試程序：剛剛下載的UseZLIPLib.hex文件是一個TCP和UDP收發測試程序，當開發板從串口接收到一個字符以后，將向PC的1024端口發起兩個連接，連接建立后，PC發送給開發板的數據都會被開發板回饋給PC機。
(1) 打開sscomv20.exe串口調試程序，設置波特率為19200。將“字符串輸入框”中的“abcdefg1234567h”修改為“a”，后面將發送這個字符。

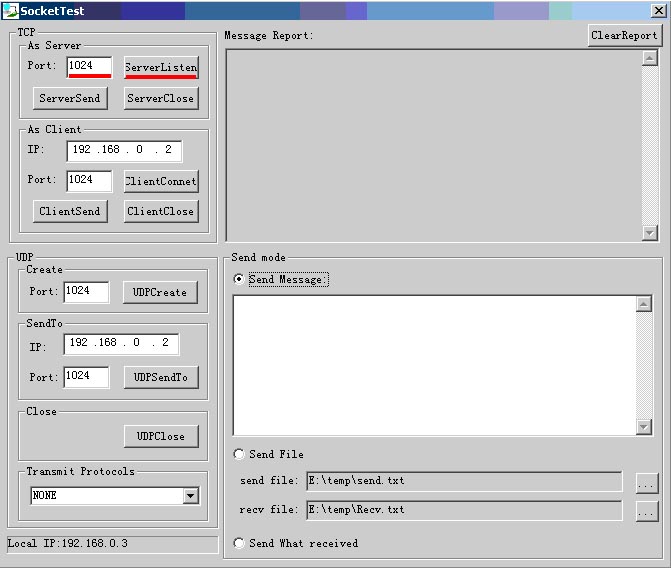

(2) 打開“工具\(yùn)SocketTestDlg\SocketTestDlg.exe”程序，SocketTestDlg是卓嵐公司開發的專用的ZLIP輔助調試工具。

確認監聽端口為1024以后，點擊“ServerListen”開始監聽（此時Window防火墻彈出是否阻止SocketTestDlg監聽的提示框，點擊“解除阻止”）。
(3) 重新啟動開發板，sscomv20將接收到提示信息，之后在sscomv20界面中點擊“發送”按鈕，將一個字符串發送給開發板，開發板開始向PC的1024端口發起連接。
(4) SocketTestDlg顯示“TCP socket 0 is accepted!”和“TCP socket 1 is accepted!”，表明接受了兩個連接。SocketTestDlg中Send mode選擇Send Message，在Send Message框中輸入需要發送的數據，點擊“ServerSend”，將數據（例如abc）發送給這兩個TCP連接。之后馬上收到兩個TCP連接的反饋數據。SocketTestDlg提示信息如下：

TCP rcv from socket 0
--S/He said:abc
TCP rcv from socket 1
--S/He said:abc
TCP socket 1 Send OK!
--We Said:abc
TCP socket 0 Send OK!
--We Said:abc

這說明該新程序已經在板子上正確運行了。
