概述

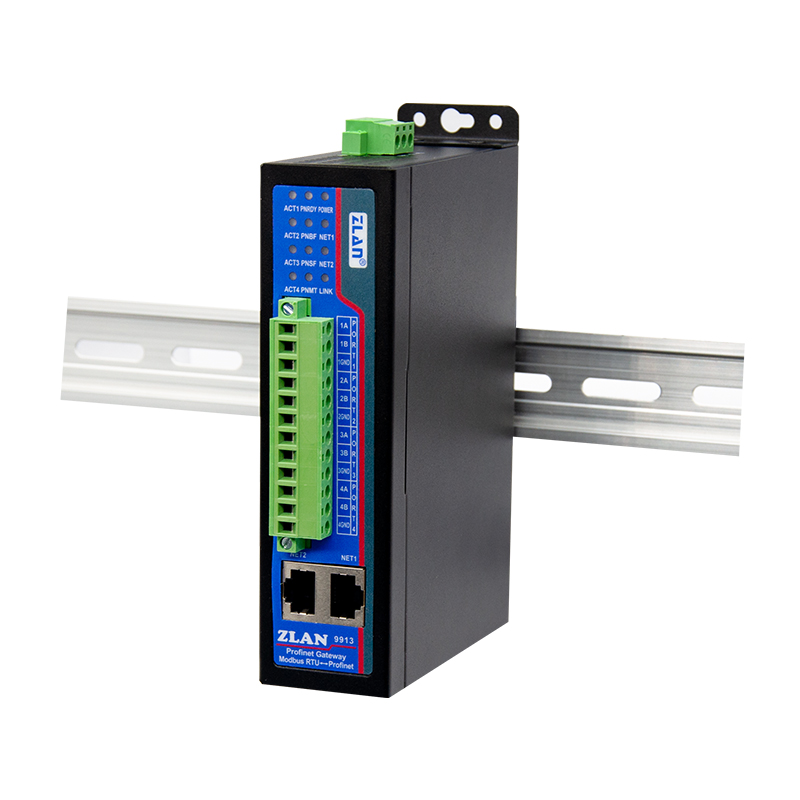

ZLAN9913是上海卓嵐新推出的一款專為解決工業物聯網中Profinet與Modbus協議設備間的通訊難題而設計的網關,其核心功能是實現Profinet和Modbus兩種協議的互轉,從而打通不同協議設備之間的通信壁壘。我司提供專用的GSDML文件,用戶無需太多的專業知識,就可以把現場的Modbus主站或者從站的設備通過ZLAN9913網關連接到Profinet主站的設備上使用,配置方便簡單。
設備分為9913-M、9913-S這2個型號:9913-M、9913-S。分別支持Modbus master模式和Modbus slave模式。在Profinet側9913只能作為Profinet從站使用,并且需要在可以作為PN主站的設備上下載主從站對應的GSDML文件才能連接使用。
9913-M:9913-M的串口可以接入 Modbus RTU從站設備,比如變頻器、儀表、傳感器、流量計等,實現Profinet 主站讀取Modbus RTU從站設備的數據。 9913-S:9913-S的串口可以接入Modbus RTU主站設備,比如PLC,DCS,觸摸屏。實現Modbus RTU主站設備去讀取Profinet設備的數據。
ZLAN9913擁有2個網口以及4路RS485通道。2個網口支持交換功能,可進行網絡級聯。4路串口可以獨立使用,互不干擾,每個串口的參數可以任意設置。
ZLAN9913可應用于:
?將串口設備接入以太網總線;
?電力、智能儀表和能耗監控;
?各類組態軟件和設備通訊接口;
典型應用連接如圖 2所示。利用ZLAN9913網關,我們將原有的Modbus RTU協議的RS485串口設備與局域網連接起來。通過簡單的組態軟件配置,便實現了Profinet主站與Modbus RTU設備之間的數據交互。現在,無論是Profinet主站讀取Modbus設備的數據,還是Modbus主站獲取Profinet主站的信息,都變得輕松便捷。這一優化方案不僅提升了數據傳輸效率,還增強了系統的兼容性和擴展性。
