概述

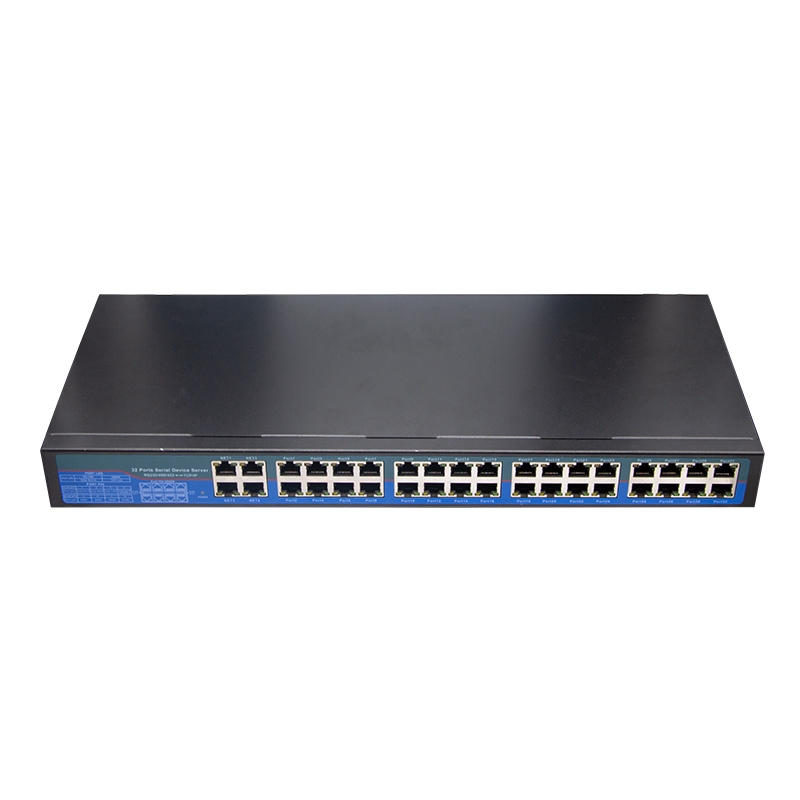

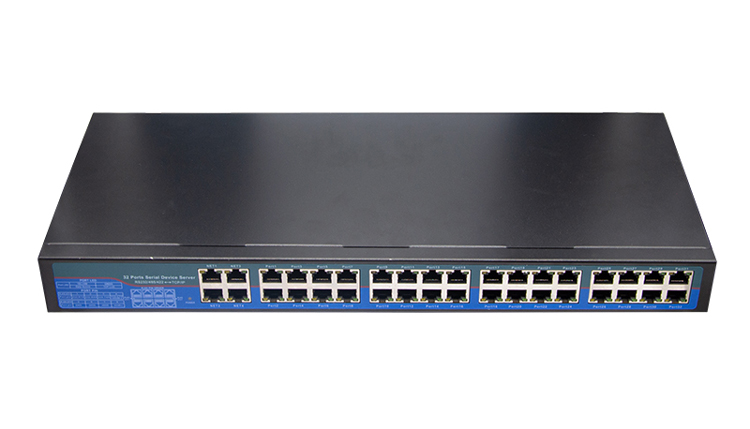

ZLAN5W12 串口服務器是上海卓嵐信息科技有限公司開發的一款標準 1U 機架式 32 串口 RS232/485/422 和 TCP/IP 之間協議轉化器。ZLAN5W12 支持 32 個 RS232 串口、 32 個 RS485、RS422 串口（需要訂購 5W12-422 型號），且 RS232 支持流控。通過一根 網線連接到 ZLAN5W12，實現 32 個串口同時全雙工工作。每路串口可作為 TCP 服務器、 TCP 客戶端、UDP、UDP 組播。同時支持 4 個帶交換機功能的網口。

ZLAN5W12 每 8 路串口（PORT）使用一個 IP 地址，不同的 PORT 通過端口區分。 32 路共需 4 個 IP。ZLAN5W12 具有 Modbus TCP 轉 Modbus RTU 功能、串口轉 Telnet 協議。

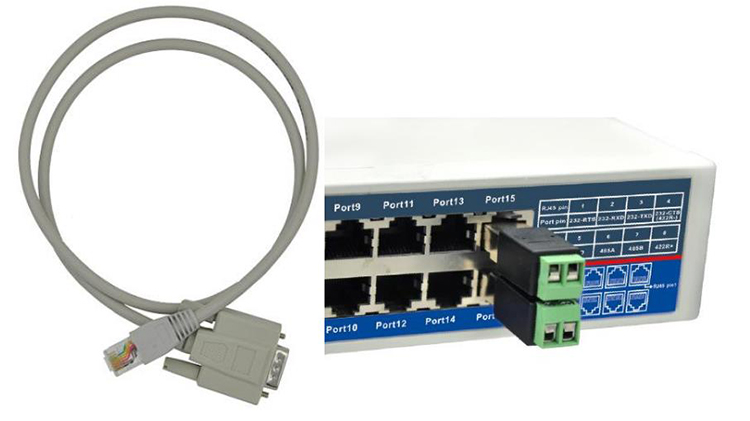

5W12 的串口為 RJ45 形式。使用 RS232 時，可提供 RJ45 轉 DB9（公頭）轉接線配 件。使用 RS485 的時候可以使用 RJ45 轉 2pin 端子。線序請參考后面硬件部分。

特點

硬件特點

• 32 個串口都支持 RS232、RS485、RS422 三種串口（RS422 需要訂購 5W12-422 型 號）。
• 32 個串口可獨立全雙工工作，互不干擾，可配置為不同的波特率。
• 支持 4 個網口的網絡交換機功能，同時可當交換機使用。
• 豐富的指示燈，每個串口有獨立的 TCP 連接指示燈和數據活動指示燈。

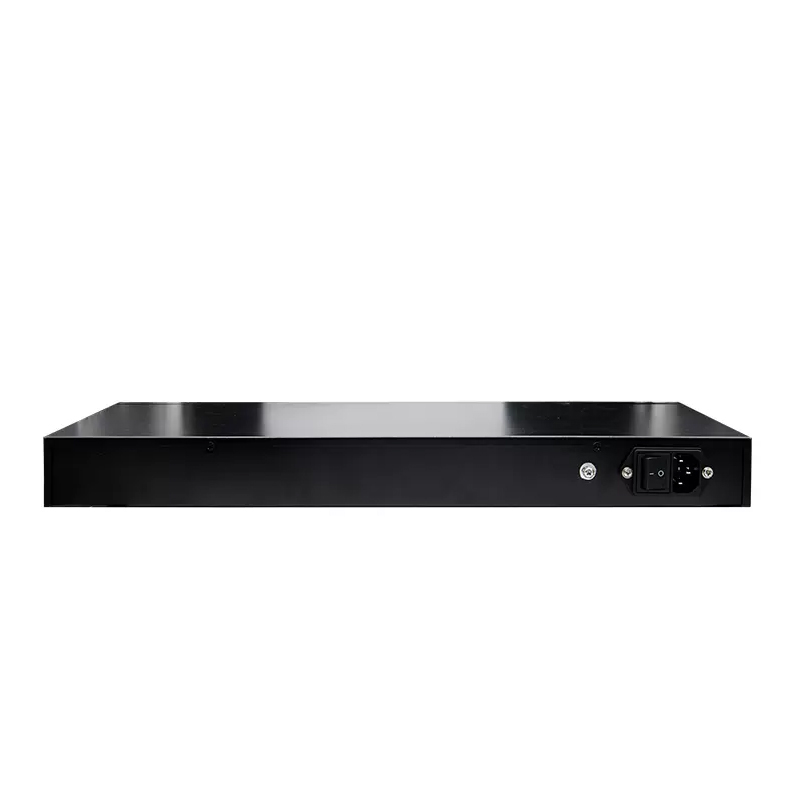

• 220V AC 供電。
• 19 英寸標準 1U 機架結構設計，方便安裝，帶機架安裝配件。

軟件特點

• 支持 TCP 服務端、TCP 客戶端，UDP 模式，UDP 組播。
• 波特率支持 300～921600bps，數據位支持 5～9 位，校驗位可以為無校驗、奇校驗、 偶校驗、標記、空格五種方式，支持 CTS/RTS 硬件流控和 XON/XOFF 軟流控。
• 支持設備連接上發送 MAC 地址功能，方便云端管理設備。
• 提供計算機端搜索、配置設備的二次開發包DLL開發庫。
• 支持DHCP動態獲得IP、DNS協議連接域名服務器地址。
• 支持云端遠程搜索設備、配置設備參數。
• 支持遠程通過軟件查看設備的TCP連接狀態。虛擬串口支持?jǐn)?shù)據監視功能。
• 5W12 支持 Modbus 網關功能，支持 Modbus RTU 轉 Modbus TCP。
• 5W12 支持 Telnet 轉串口功能，支持內嵌 Telnet 相關協議。
• 5W12 支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機 同時訪問同一個串口設備。
