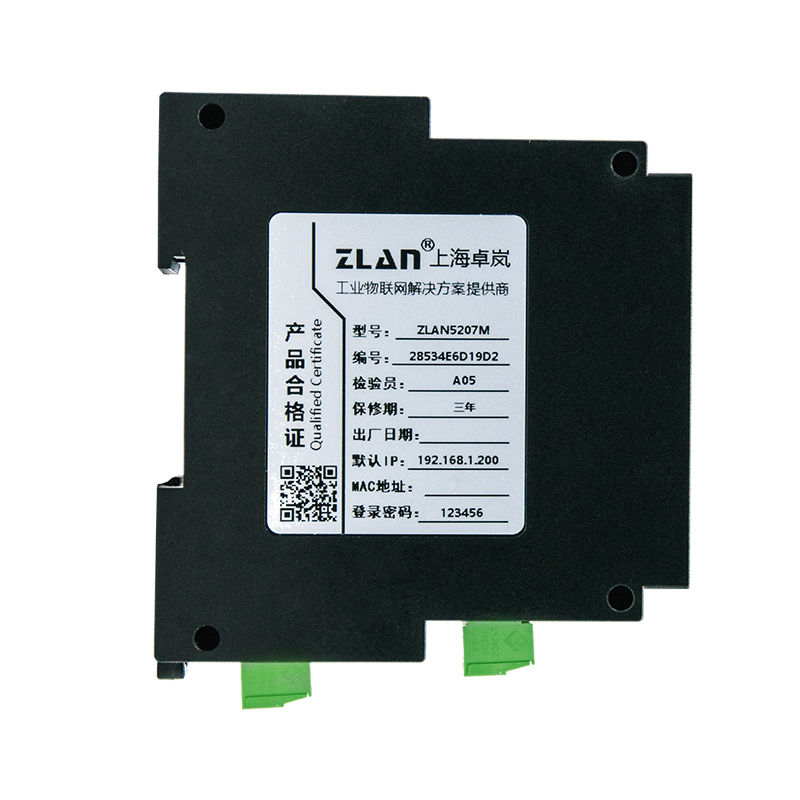

ZLAN5207M是一款專門為工業環境設計的RS485設備數據采集器/物聯網網關，兼具串口服務器、Modbus網關、MQTT網關、RS485轉JSON等多種功能于一體。

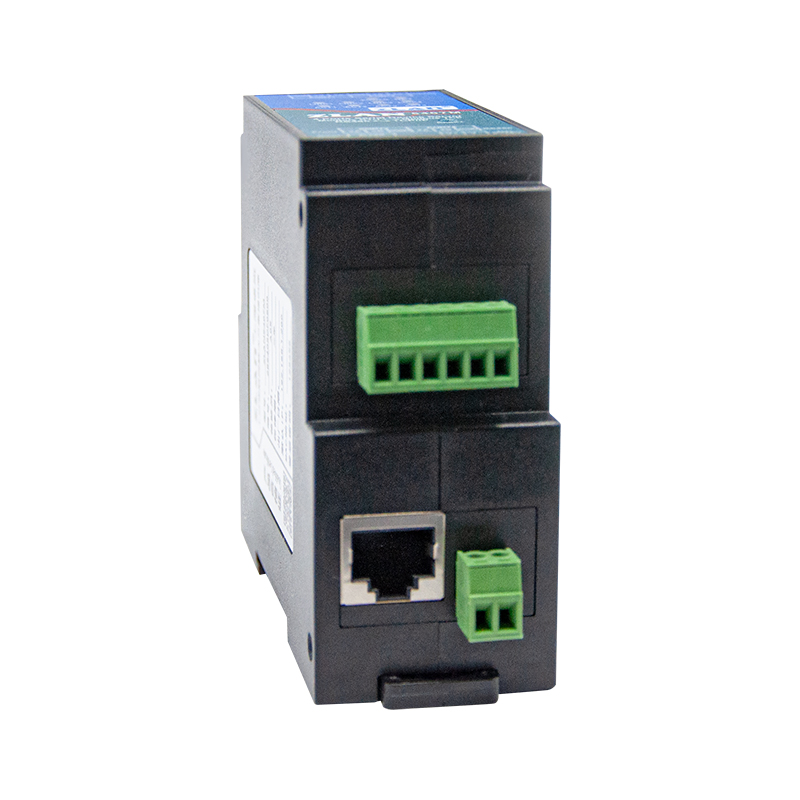

它具有2個RS485接口和一個以太網接口。它采用導軌型安裝方式，安裝方便。和傳統桌面式2串口服務器相比，寬度減少為原來的1/4左右，體積小巧。采用接線端子式電源接入，9～24V寬電壓輸入。

ZLAN5207M采用了高溫阻燃合金塑料外殼，和普通塑料外殼相比具有耐高溫特性，實測110℃環境下不變形；具有阻燃特性，實測離開火源立即熄滅，不會助燃，可以滿足工業現場防火要求。

ZLAN5207M具有工業級高低溫工作溫度范圍，通過靜電、群脈沖、浪涌等EMC測試。工作穩定可靠。

當作為普通串口服務器使用時，將5207M的網口連接到以太網中，上位機軟件可以采用TCP/UDP透傳方式或者虛擬串口方式將數據發送到5207M的RS485接口上；RS485接口上收到的數據也會傳輸?shù)絋CP端的軟件上。虛擬串口方式下，連接虛擬串口的串口軟件無需修改，只需要打開ZLVircom虛擬的串口即可使用。

當作為Modbus網關使用時，5207M支持Modbus TCP轉Modbus RTU，從而實現上位機使用Modbus TCP協議對RS485的Modbus RTU設備的數據采集。相反的如果RS485端作為主站也可以使用。5207M支持較為高級的Modbus網關功能，包括可配置Modus網關ZLMB、存儲型Modbus網關等，完全滿足Modbus網關的各類配置和用法。其支持的多主機功能可以讓多個計算機主站同時訪問一個RS485從設備。 當作為MQTT網關使用時，設備可以以透傳方式將串口數據采用MQTT協議上傳MQTT服務器，支持的服務器包括百度云MQTT、阿里云MQTT、中國移動OneNet平臺等。支持將采集的Modbus RTU或非標串口數據解析為JSON格式封裝在MQTT數據包中上傳。 支持JSON格式上傳采集的數據，數據自動采集。采集數據支持Modbus RTU，645儀表97版本、645儀表07版本、各類非標RS485協議、Modbus TCP等。可以用戶自主用ZLVircom配置上傳的數據格式和JSON關鍵詞。上傳時可以支持MQTT協議、HTTP POST協議、HTTP GET協議、透明傳輸協議、各類非標網絡協議。ZLAN5207M具有復位按鈕，方便在JSON格式錯誤的時候復位參數。 支持邊緣計算功能，包括：數據超限報警、數據平移縮放、數據變化上傳、設備離線報警、設備自主采集、設備自動連接等功能。此功能一般和JSON功能配合使用。 另外ZLAN5207MN型號支持P2P方式聯網，無需通過服務器中轉，通過ID來連接設備。

ZLAN5207M具備強大的物聯網網關各類功能，非常適合于工業領域對各類RS485儀表、傳感器進行采集，包括本地網絡的采集或者上傳云端服務器的自主采集自主上發。

ZLAN5207M可應用于：

?作為物聯網網關作為設備和云端的通訊橋梁；

?電力、智能儀表和能耗監控；

?各類自動化PLC的遠程監控和程序下載；

?各類組態軟件和設備通訊接口；

?門禁安防領域設備聯網；

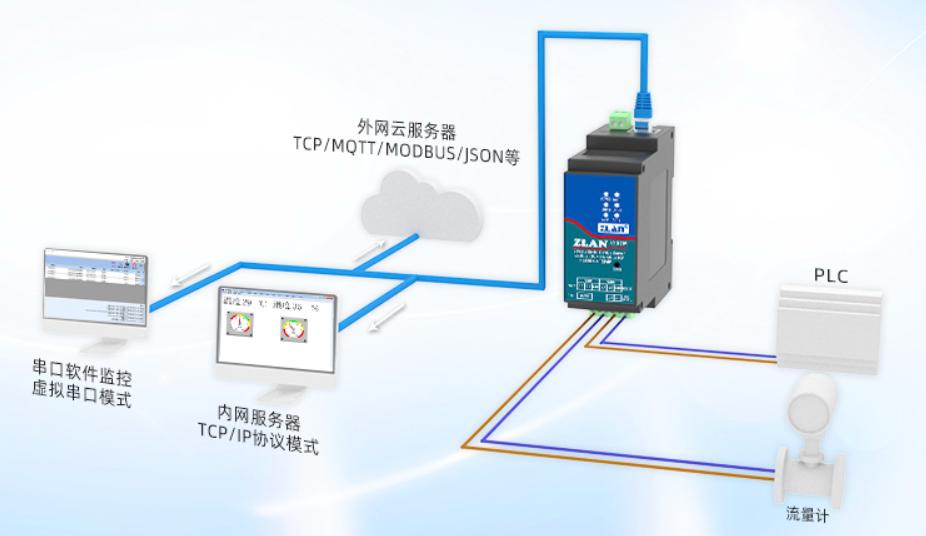

典型應用連接如圖 2所示。原有的串口設備RS485和ZLAN5207M的RS485口連接，5207M通過網線連接到計算機。計算機上的軟件通過TCP/IP方式、虛擬串口方式或者云服務器和5207M建立連接。此后，串口設備發送的任何數據將透明地傳送計算機的軟件上，而軟件通過網絡發送給ZLAN5207M的數據也透明的傳送給串口設備。
