概述

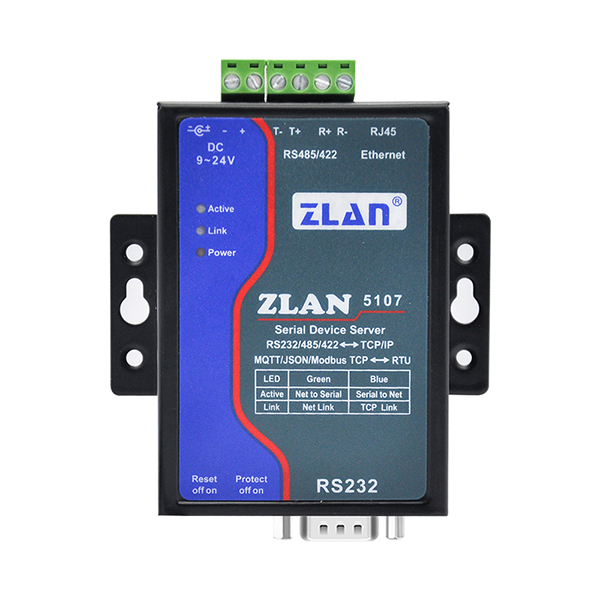

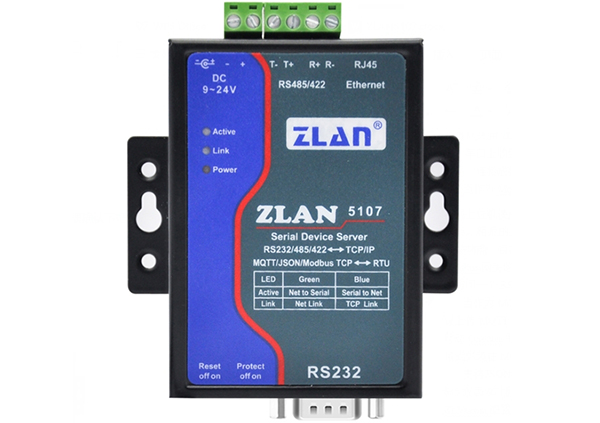

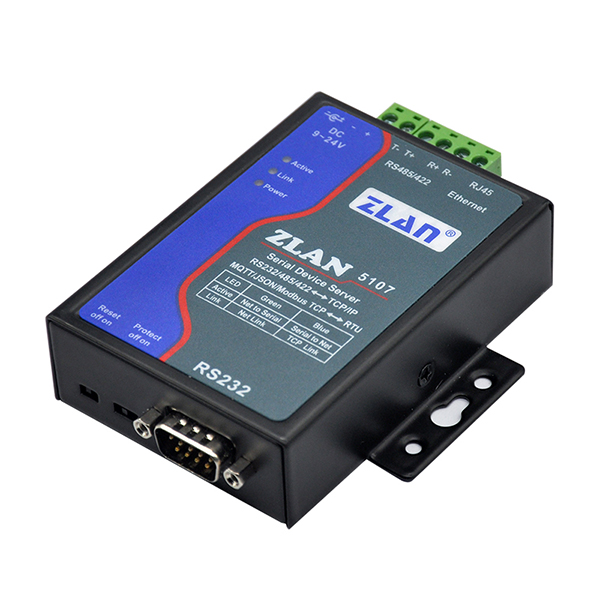

ZLAN5107是一款專門為工業環境設計的RS232/485/422設備數據采集器/物聯網網關，兼具串口服務器、Modbus網關、MQTT網關、RS232/485/422轉JSON等多種功能于一體。它具有3種接口RS232/485/422（任選一個使用）和一個以太網接口。它支持桌面式螺孔安裝，安裝方便。采用接線端子式供電/5.5MM圓孔適配器供電，9～24V寬電壓輸入。和普通串口服務器相比具有更高的性價比。

當作為普通串口服務器使用時，將5107的網口連接到以太網中，上位機軟件可以采用TCP/UDP透傳方式或者虛擬串口方式將數據發送到5107的串口上；串口上收到的數據也會傳輸?shù)絋CP端的軟件或者虛擬串口上。虛擬串口方式下，連接虛擬串口的串口軟件無需即可使用。

當作為Modbus網關使用時，5107支持Modbus TCP轉Modbus RTU，從而實現上位機使用Modbus TCP協議對RS232/485/422的Modbus RTU設備的數據采集。相反的如果串口端作為主站也可以使用。5107支持較為高級的Modbus網關功能，包括可配置Modus網關ZLMB、存儲型Modbus網關等，完全滿足Modbus網關的各類配置和用法。其支持的多主機功能可以讓多個計算機主站同時訪問一個RS232/485/422串口的從設備。

當作為MQTT網關使用時，設備可以以透傳方式將串口數據采用MQTT協議上傳MQTT服務器，支持的服務器包括百度云MQTT、阿里云MQTT、中國移動OneNet平臺等。支持將采集的Modbus RTU或非標串口數據解析為JSON格式封裝在MQTT數據包中上傳。

支持JSON格式上傳采集的數據，數據自動采集，采集數據支持Modbus RTU，645儀表97版本、645儀表07版本、可定制各類非標串口協議?？梢杂脩糇灾饔肸LVircom配置上傳的數據格式和JSON關鍵詞。上傳時可以支持MQTT協議、HTTP POST協議、HTTP GET協議、透明傳輸協議、可定制各類非標網絡協議。 ZLAN5107具備強大的物聯網網關各類功能，非常適合于工業領域?qū)Ω黝惔趦x表、傳感器進行采集，包括本地網絡的采集或者上傳云端服務器的自主采集自主上發。

特點

• 工業級供電方式：具有接線端子、電源插頭兩種電源接線方式，方便工業場合使用?？梢?～24V寬電壓供電。
• 具有RS232/485/422三種串口接口?？蛇x一個使用。
• 網口2KV級浪涌保護。
• 豐富的面板指示燈方便調試：在連接方面，不僅有指示網線有無連接好的LINK燈，也有指示TCP連接建立的LINK燈；數據指示燈方面有“串口到網口”、“網口到串口”獨立的指示燈。
• 支持TCP服務端、TCP客戶端，UDP模式，UDP組播。作為TCP客戶端的時候同時支持TCP服務器端功能。作為TCP服務器支持30個TCP連接，作為TCP客戶端支持7個目的IP。
• 波特率支持300～921600bps，數據位支持7～8位，校驗位可以為無校驗、奇校驗、偶校驗、標記、空格這五種方式。
• 支持設備連接上發送MAC地址功能，方便云端管理設備。
• 提供計算機端搜索、配置設備的二次開發包DLL開發庫。
• 支持Web瀏覽器配置、支持DHCP動態獲得IP、DNS協議連接域名服務器地址。
• 支持云端遠程搜索設備、配置設備參數、設備程序升級。
• 支持遠程通過軟件查看設備的TCP連接狀態、串口數據發送、接收狀態。虛擬串口支持?jǐn)?shù)據監視功能。
• 支持Modbus網關功能，支持Modbus RTU轉Modbus TCP?？梢灾С执鎯π偷腗odbus，可以自動采集設備數據，并存儲起來；也支持非存儲模式的Modbus網關；支持ZLMB可配置表Modbus網關功能。
• 支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
• 支持MQTT網關功能。
• 支持JSON轉Modbus RTU和645儀表協議，支持HTTP POST、HTTP GET格式上傳數據。
• 支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
• 支持TCP建立連接需要密碼驗證的功能，保證連接安全性。
• 支持http方式的數據提交和下發功能，云端可以直接使用http的GET指令和設備的串口數據進行交互。
