物聯網云組態

發布時間：2020-10-09 作者：上海卓嵐 瀏覽量：62531

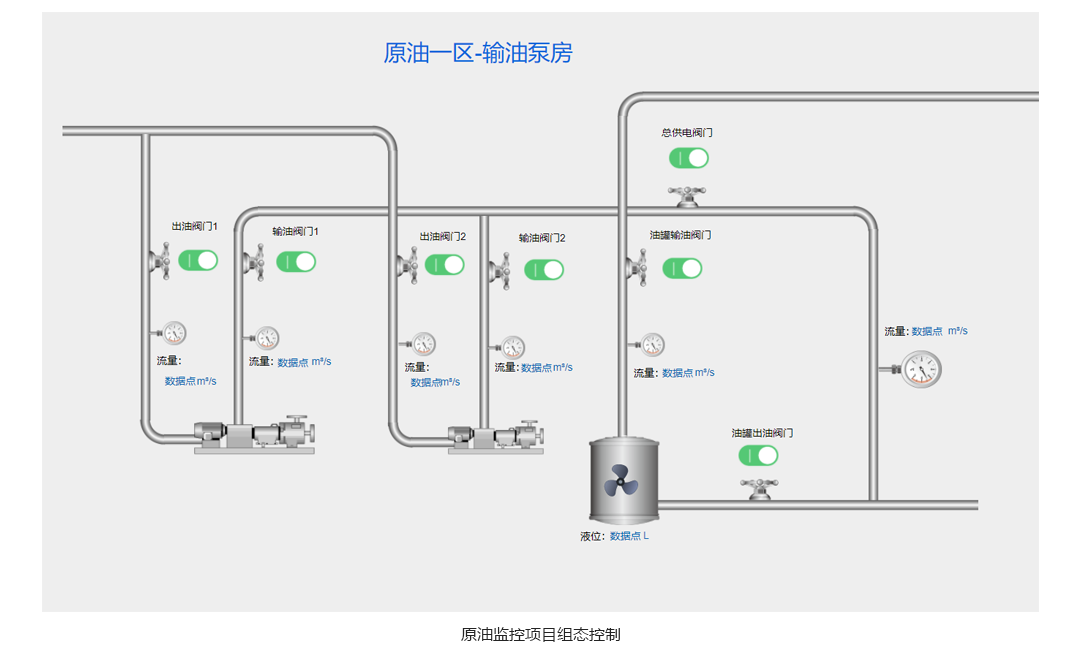

卓嵐物聯網云組態能夠讓用戶自行設計所需要的監控畫面，配合卓嵐云進行顯示、配合卓嵐網關進行數據采集。類似于傳統的組態軟件，可以通過拖拽圖標和綁定 JSON關鍵詞來設計組態畫面，可以設計原油、電力、水文、鍋爐控制等畫面。可以提供動態的畫面，在相應的數據采集點用數值或者圖形表示數據大小。同時提供按鈕可以在組態界面中對設備進行控制。

P2P是（Peer to Peer）的縮寫，在計算機網絡通信中P2P是相對于服務器/客戶端模式而言的，通常的服務器/客戶端模式下有一臺強大的服務器接受大量的客戶端的連接。當客戶端之間需要通信的時候需要經由服務器轉發。這種模式當客戶端規模擴展到一定程度時對于服務器的CPU處理能力、帶寬都是很大的考驗。P2P技術可以讓客戶端之間直接通信，實現所謂的端到端（P2P）直接通信，此時中心服務器的負荷明顯降低。

使用時，登錄卓嵐云，將卓嵐設備添加進卓嵐云，然后進入設備管理→組態模板→編輯組態。
1.畫面設計：拖拽組態組件，自定義自己想要的樣式，然后拖動“數據位”組件綁定設備的點位（采集點），選中后點擊綁定數據點。
2.下發按鈕：拖動“開關”組件，然后選擇設備，再鍵入開啟與關閉指令，點擊保存即可。
3.保存界面：最后再點擊藍色保存按鈕保存組態編輯，然后返回列表選擇需要置頂?shù)慕M態，即可完成操作。卓嵐云中左側樹狀的“組態”名稱的頁面會展示置頂?shù)慕M態頁面。

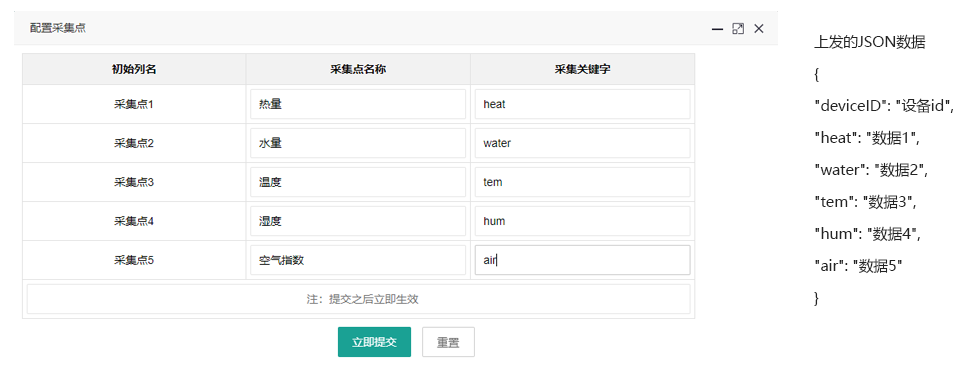

組態界面的數據和JSON關鍵詞相關聯，而JSON關鍵詞又可以通過zlvircom對網關的配置和Modbus RTU設備、DLT-645設備、自定義串口設備的某個寄存器相關聯。例如上圖的JSON數據為：
