支持SNMP協議的串口服務器

發布時間：2013-05-22 作者：上海卓嵐 瀏覽量：4284

SNMP是簡單網管協議的簡稱。SNMP協議由于其可擴展性好，簡單易用，已經被大部分網絡設備所采用。通過SNMP協議可以查看串口服務器的運行參數、設置參數。更重要的是，這些功能都可以整合到用戶同一個NMS系統中，不需要額外廠家提供的軟件工具，給網絡設備的管理帶來方便。

ZLAN提供的尾綴為-SNMP（例如ZLSN2002-SNMP）的串口服務器/串口轉以太網模塊支持SNMP agent的功能。計算機上的網絡管理系統（NMS）通過SNMP協議可以獲得卓嵐聯網模塊的當前所有參數，同時可以設置所有的參數。

使用ZLVircom工具查看設備是否支持SNMP功能：查看方法是“設備管理”->“設備編輯”->“更多高級選項…”，打開高級選項對話框，看到該設備支持的高級功能：

如果snmp左邊打勾那么是支持snmp功能的

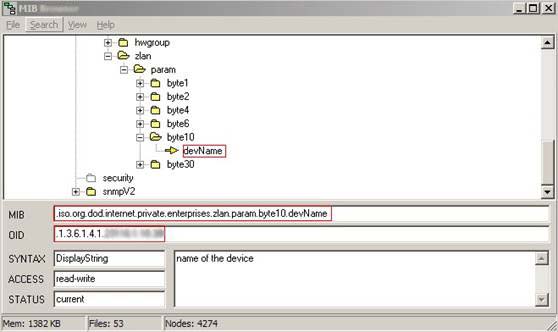

修卓嵐提供有標準ASN.1語法格式的MIB信息庫文件ZLAN_MIB.mib。使用時，將該信息庫導入到用戶的NMS管理系統，即可對ZLAN設備進行管理。下圖是一個網管系統導入卓嵐MIB之后的情況。

ZLAN_MIB存在于.iso.org.dod.internet.private.enterprises下，會在這個節點下面增加zlan節點，并在zlan下產生param節點。之下的每個節點參數都有自己的OID序號。

將卓嵐MIB導入到用戶的NMS系統后，可以通過向ZLSN模塊所在的IP發送SNMP的get和set命令來獲取參數和設置參數。其中包括有當前串口轉以太網模塊是否建立TCP連接的狀態等。
