RS232轉網口的流控功能介紹

發布時間：2011-10-14 作者：上海卓嵐 瀏覽量：4266

RS232轉網口轉換器ZLAN2100是支持RS232流控和網口流控的高性能轉換器。所謂流控即對數據流的速度進行控制，防止接收方緩沖區滿的時候發送方繼續發送數據引起數據的丟失。RS232轉網口中流控對于防止數據包丟失是相當重要的。

RS232和網口采用了不同的流控機制。RS232的流控分為無流控、軟件流控、硬件流控。網口的流控一般采用TCP的窗口流控機制。由于兩種流控方式的不同，ZLAN2100在將RS232協議數據轉換為網口協議數據的時候，也要進行流控方式的轉換。

RS232的流控方式介紹如下：
1.無流控：沒有流控功能。
2.軟件流控：軟件流控也稱之為XON/XOFF流控，使用控制字符XON、XOFF來實現。在RS232數據通信過程中，如果發送方收到XOFF字符則停止發送數據，反之如果收到XON字符則重新開始發送數據。XON一般定義為十六進制0x11，XOFF為十六進制0x13。
3.硬件流控：硬件流控又分為DSR/DTR流控和CTS/RTS流控。硬件流控是通過硬件的高低電平來通知發送方，接收方的緩沖區是否快滿了。CTS/RTS流控時，RS232（DB9）的8引腳為RTS，7引腳為CTS。DSR/DTR流控時，RS232（DB9）的6引腳為DSR，4引腳為DTR。

網口流控方式：網口一般采用兩種協議TCP協議和UDP協議。其中UDP協議是沒有流控的，TCP協議采用窗口流控，即發送方知道接收方的接收緩沖區大小，發送方從而不會發送超過接收方接收能力的數據量，接收方也會定期告訴發送方窗口大小的變化。

ZLAN2100和ZLVircom相互配合實現RS232轉網口的流控轉化，例如當RS232給出硬件流控引腳高電平時（高電平表示開始流控），ZLAN2100的內嵌TCP/IP協議棧自動通知TCP窗口減少；反之當TCP窗口減少時ZLAN2100自動設置硬件流控引腳高為高電平。

RS232串口線的接頭分為公頭和木頭。另外有些RS232串口線是9芯的，有些只有GND、RXD、TXD這3芯。有些RS232串口線是2、3交叉的（即RXD、TXD交叉），有些是不交叉的。要實現RS232的硬件流控必須采用9線的RS232串口線，否則硬件流控信號無法傳遞過去。

用戶可以根據實際需要手動設置ZLAN2100的流控方式，設置的方法是進入ZLVircom主界面的設備管理->對特定設備進行設備編輯->進入設備設置對話框->選擇串口流控參數。

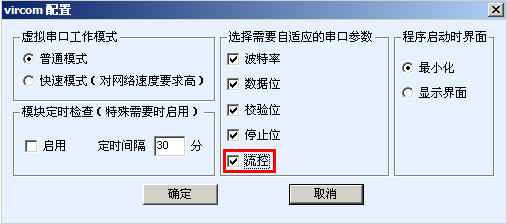

除了手動設置流控方式外，在使用虛擬串口時，為了能夠?qū)崿F(xiàn)ZLVircom軟件對用戶軟件采用的流控方式的自動探測，必須啟用流控自適應。啟用的方法是：進入zlvircom的菜單->“配置”->“軟件配置”，彈出“vircom配置”對話框，將“選擇需要自使用的參數”中將“流控”打勾，默認情況下“流控”自適應功能是沒有打勾的。

在計算機的RS232（COM口）編程中，如果用戶調用操作系統（例如windows的VC++環境下）底層的RTSEnalbe()函數可以手動控制RTS引腳的電平，讓其隨時輸出1或者0。該功能實際上可以作為IO口DOUT，即用該函數來直接控制一個IO輸出引腳。那么采用卓嵐的ZLVircom虛擬串口驅動以后，用戶打開虛擬串口COM5，同樣可以用RTSEnalbe()來控制網口遠端的ZLAN2100的RS232口的RTS的電平。該功能屬于較為高級的功能特性。
