以太網轉串口在單片機軟件遠程升級中的應用

發布時間：2009-12-17 作者：上海卓嵐 瀏覽量：4863

在某些特殊的場合單片機程序、軟件需要進行遠程下載，特別是單片機程序的遠程升級。本文將介紹一種使用串口轉以太網模塊ZLSN3000來實現51單片機（特別是STC單片機）、PIC單片機、ARM、AVR、PLC的程序遠程升級的方法。

任何能夠通過PC機串口下載程序的單片機都可以用該方法實現遠程程序升級。目前該方案已經在STC單片機、PIC單片機、ARM上驗證。

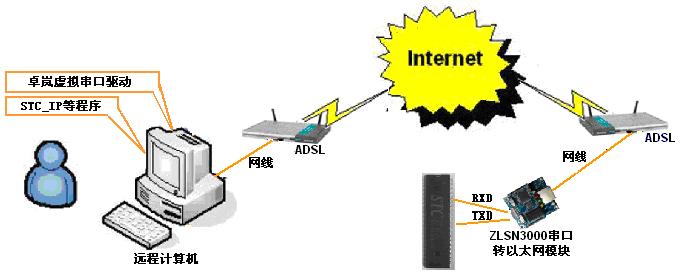

如圖所示是通過Internet遠程升級STC單片機程序的演示圖。在設備端，使用卓嵐ZLSN3000模塊將STC單片機的串口（2根線）和ZLSN3000的RXD、TXD引線直接連接；ZLSN3000的網口連接到ADSL路由器。

遠程程序下載的原理是在計算機端使用卓嵐ZLVirCom將串口轉化為網口，并發送到Internet，在另一端ZLSN3000將網絡數據轉化為串口數據。從而實現串口——網口的透明轉化。

通過Internet必然有一定延時，一般在幾百個ms左右。雖然下載的速度有一定影響，但是實際應用中STC單片機、PIC、ARM都可以容忍這樣的網絡延時。從而實現了本地下載到遠程下載的無縫升級。

1.在實際應用中，在每臺需要遠程升級的設備上安裝ZLSN3000模塊，并且連接到ADSL路由器。

2.在PC端安裝ZLVirCom軟件，利用卓嵐的動態域名系統（具體參考：http://www.wyjjpt.com/document/remote_control.html）可以在ZLVirCom上找到這些ZLSN3000模塊，如圖 2 所示，每個設備都有一個特定的名字，這里是“上海1號機”。

3.使用ZLVirCom創建COM5，并與“上海1號機”綁定。

4.運行STC_ISP軟件，選擇下載COM口為COM5，其它設置與本地下載一樣。

5.點擊下載即可下載程序。
