M2M聯網方案

發布時間：2018-08-15 作者：上海卓嵐 瀏覽量：32126

P2P和N2N聯網方案是實現計算機對串口、網口設備進行遠程采集、控制、PLC下載程序的方案。如果需要用到基于互聯網實現設備和設備之間的通訊則可以采用M2M（Machine to Machine）方案。

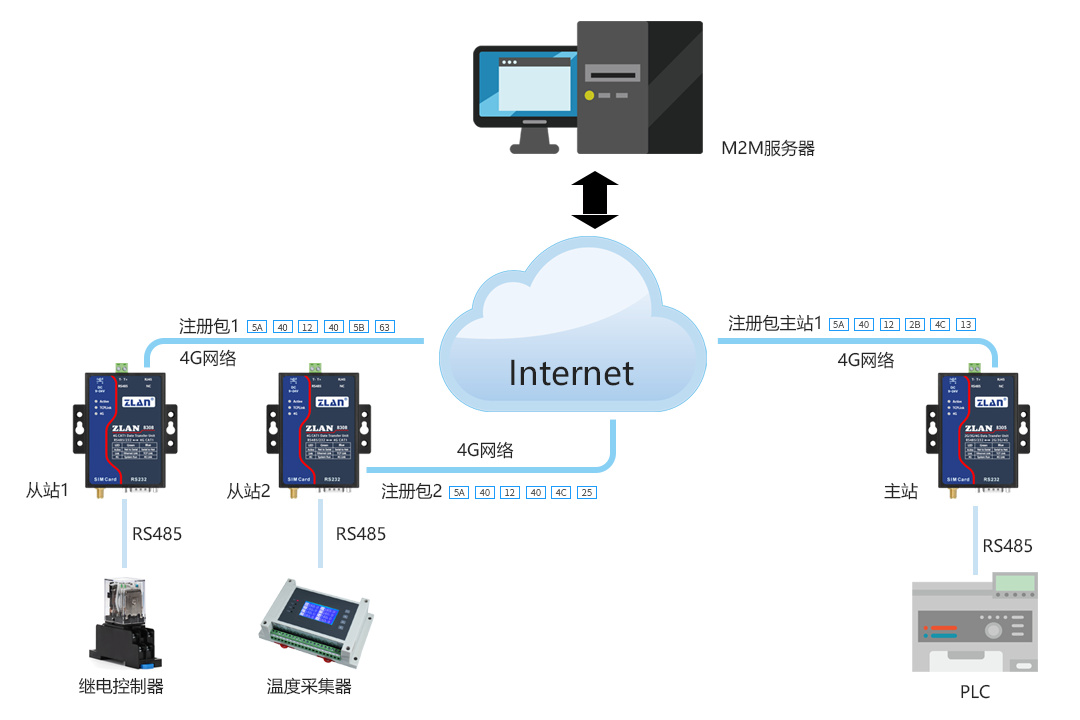

如圖，PLC主站原來通過RS485 總線和繼電器控制器和溫度采集器連接。現在通過3個4G DTU，然后借助M2M 的服務器，轉發所需的控制命令，實現通過Internet的連接。使用時首先在M2M服務器中登記主站的注冊包“注冊包主站1”，以及兩個從站的注冊包“注冊包1”和“注冊包2”，當設備和M2M服務器建立TCP連接后，立即發送相應注冊包。 M2M 服務器識別了設備身份后可以進行相應的數據轉發功能?？梢詫?shí)現一個主站多個從站的數據轉發功能。

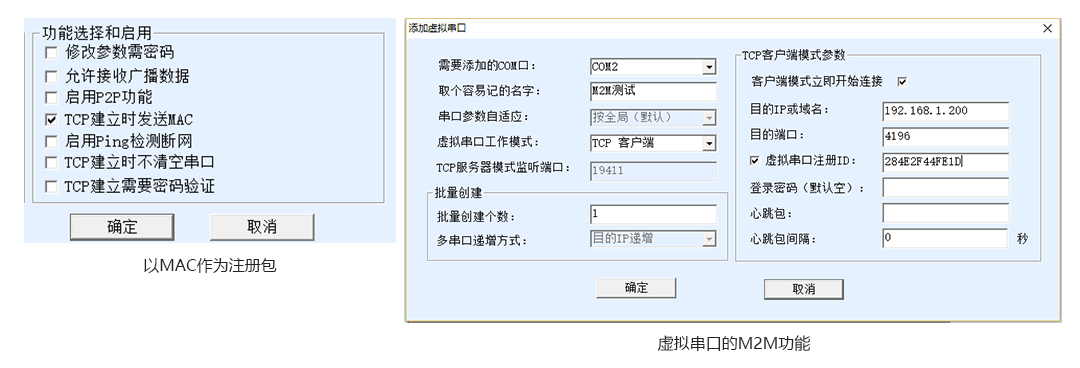

對于4G DTU一般使用注冊包，如果是ZLAN5103等串口服務器，可以使用連接上發送MAC 地址功能更方便，如圖所示。另外也可以通過M2M功能實現計算機的虛擬串口和卓嵐設備的連接，即在虛擬串口作為TCP客戶端的情況下設置一個注冊包。
