三菱L02CPU網口PLC遠程下載程序

發布時間：2016-07-16 作者：上海卓嵐 瀏覽量：5231

本文介紹如何使用卓嵐的N2N產品實現對于三菱網口PLC的遠程監控功能

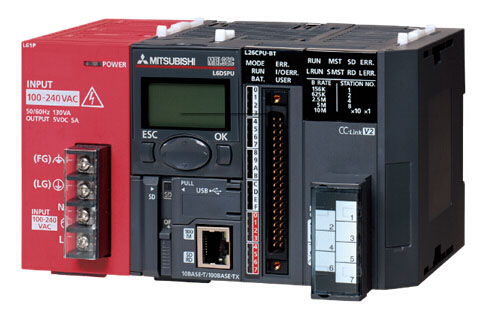

業界最完整的通訊型主機：主機點數8DI/4DO，內置Mini USB，Ethernet，2組RS-485 通訊端口。
(1)L系列可編程控制器機身小巧，但繼承了高性能、多功能及大容量于一身。
(2)CPU具備9.5ns×2的基本運算處理速度和260K步的程序容量，最大I/O可擴展8129點。
(3)內置定位、高速計數器、脈沖捕捉、中斷輸入、通用I/O等功能，集眾多功能于一體。
(4)硬件方面，內置以太網及USB接口，便于編程及通訊，配置了SD存儲卡，可存放最大4G的數據。
(5)無需基板，可任意增加不同功能的模塊。

但是此產品只能實現局域網內的程序更新、下載，無法通過Internet遠程用GX軟件進行遠程監控。配合卓嵐的新一代N2N（網口對網口映射）技術可以解決這個難題。

內網 NAT 映射器（N2N），對應的卓嵐從產品型號為 ZLAN7144N2。該產品具有 N2N功能，即網口轉網口功能?？梢詫?nèi)網的網口映射到另外一個內網的網口，可以實現內網的穿越?？梢苑奖愕貙崿F(xiàn)外網對內網的 TCP 設備的監控。

卓嵐 N2N 功能是基于卓嵐核心技術 P2P 串口服務器基礎上開發的功能。在無需路由器端口映射，也無需在內網計算機安裝軟件代理轉發的方式下實現對內網網絡設備的訪問。

N2N 功能可以廣泛應用于網口 PLC、網口觸摸屏等網口設備的遠程監控，程序下載。

ZLAN7144N2有兩種聯網方案：

方案一：有線連接網絡

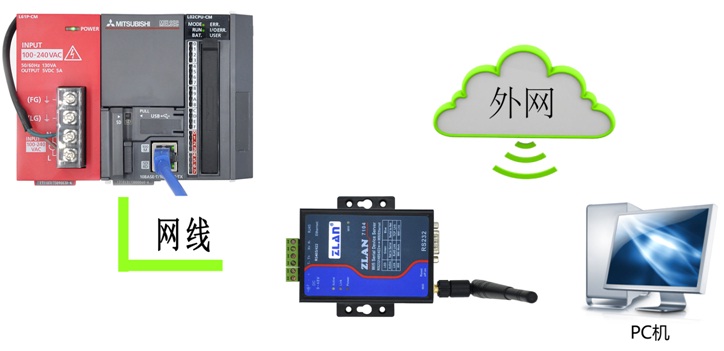

ZLAN7144N2有線連接到路由器或者交換機，配置7144N2的IP與局域網網段一致，子網掩碼和網關與局域網一致，將PLC與7144N2設備連接到同一個局域網內；7144N2啟用P2P功能即可。

方案二：WIFI連接

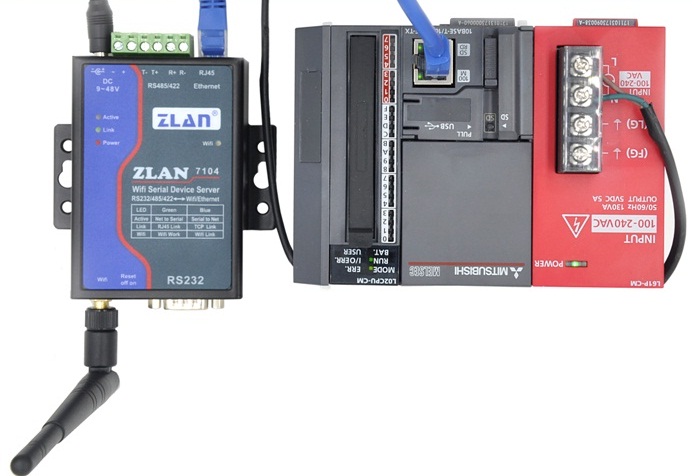

配置ZLAN7144N2的無線WIFI，連接到路由器的WIFI熱點上（具體無線配置方法，詳見ZLAN7104設置），用網線將PLC與ZLAN7144N2連接，即可實現遠程監控的現場搭建。這既實現了網口PLC轉Wifi，又可以通過N2N技術實現外網連接PLC。

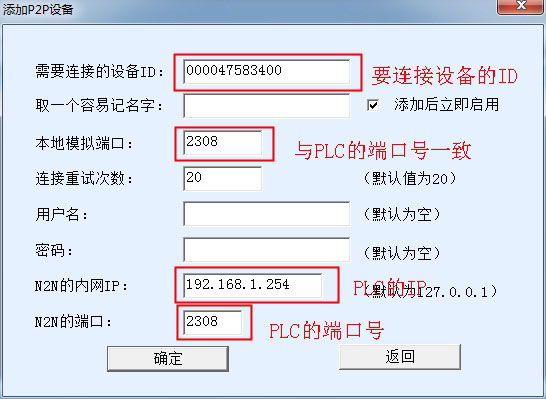

當使用N2N技術遠程控制網口設備時，首先按照普通的P2P方法啟用ZLAN7144N2的P2P功能。然后在遠端計算機，運行ZLVircom_p2p_pc.exe軟件（此為P2P功能專用版，普通ZLVircom不含有該功能）和用戶的PLC軟件。在運行ZLVircom的用途是在本地計算機上虛擬一個端口，比如2308。這樣PLC軟件就可以通過連接本地計算機的2308端口直接訪問網口PLC。ZLVircom的P2P設備添加時，設置參數如下：

其中ID就是ZLAN7144N2設備的全球唯一ID，本地模擬端口就是PLC軟件連接的端口，N2N的內網IP就填寫網口PLC的本地局域網IP，N2N的端口一般和本地模擬端口是一樣的。

三菱PLC works2軟件操作如下。點擊GX Works的圖標運行軟件。

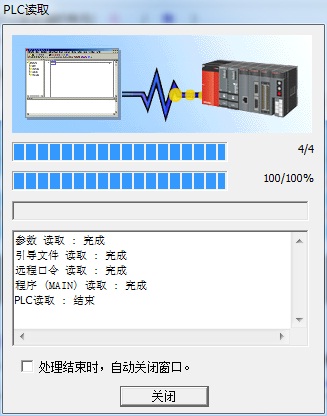

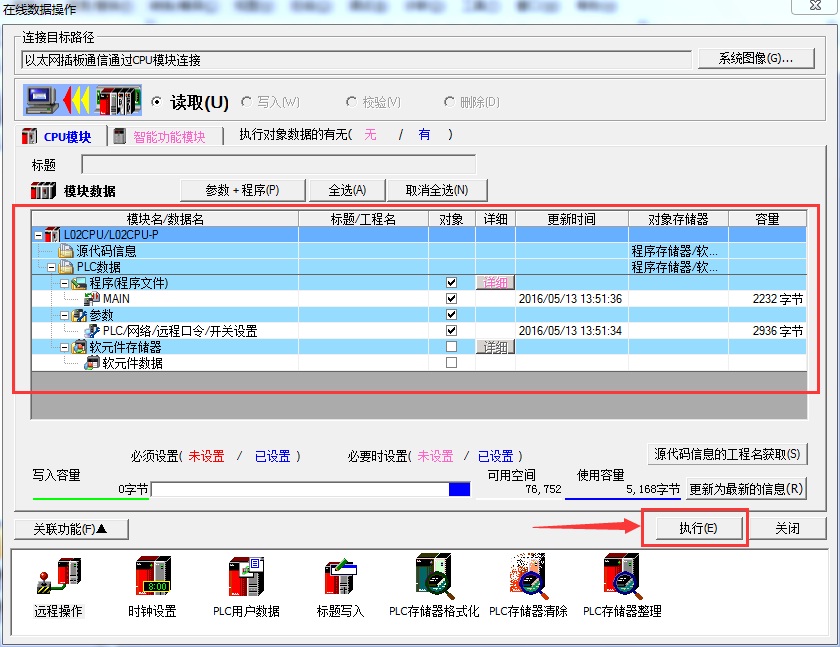

點擊菜單“在線”，選擇“PLC讀取”在PLC系列選擇中，選擇三菱PLC的型號，這里是LCPU系列，點擊確定。如果彈出確認對話框“選擇新項目時，當前的設置將會丟失，確定嗎？”單擊確定。

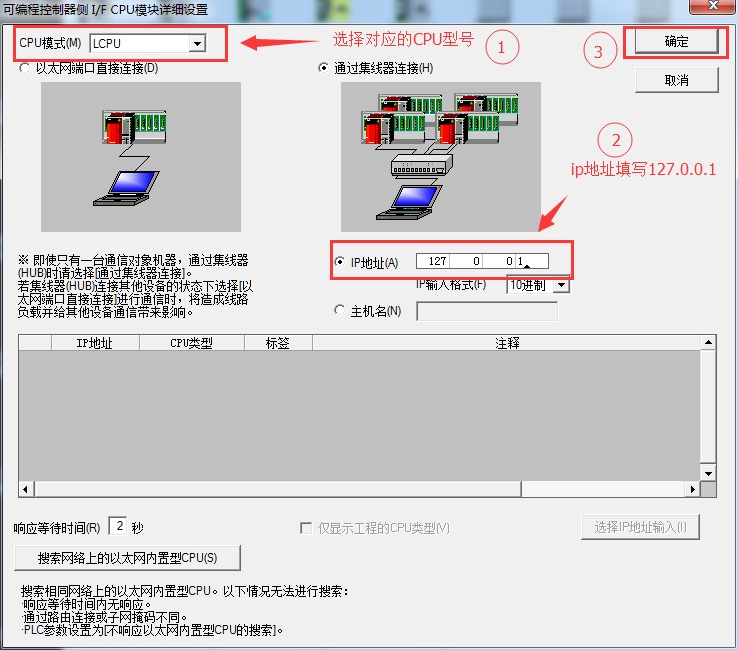

彈出如上圖所示的對話框。雙擊Ether Board，在第一個步驟中，如下圖所示進行設置，注意這里的IP地址，應該填寫127.0.0.1，這個是進行N2N監控的特殊的地方。

點擊第三步驟的No Specification，配置超時如下：

然后點擊通信測試，可以彈出“已成功與L02CPU/L02CPU-P連接”的提示。點擊確定按鈕。

寫PLC的步驟和讀PLC類似，這樣就可以想在本地局域網一樣來控制在遠端的網口PLC。
