MQTT網關服務器連接阿里云關聯物模型

發布時間：2021-09-22 作者：上海卓嵐 瀏覽量：3643

卓嵐專門為工業環境設計的RS485設備數據采集器/物聯網網關，兼具串口服務器、Modbus網關、MQTT網關、RS485轉JSON等多種功能于一體。

可以連接阿里云的還有MQTT網關5144J、8308、8305、8305L、7144等型號設備接入服務（IoTDA）是阿里云的物聯網平臺，提供海量設備連接上云、設備和云端雙向消息通信、批量設備管理、遠程控制和監控、OTA升級、設備聯動規則等能力，并可將設備數據靈活流轉到阿里云其他服務。

阿里云采集Modbus設備案例

首先創建一個產品

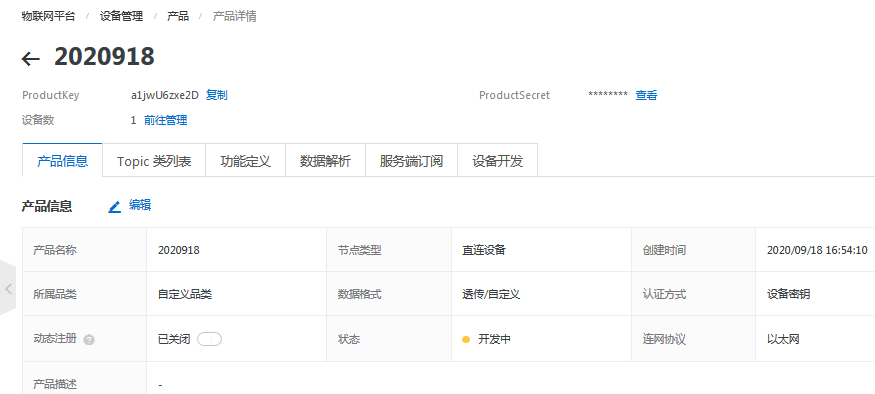

圖一 阿里云產品信息圖

定義一個物模型：

1.在產品/功能定義/自定義功能 > 添加自定義功能

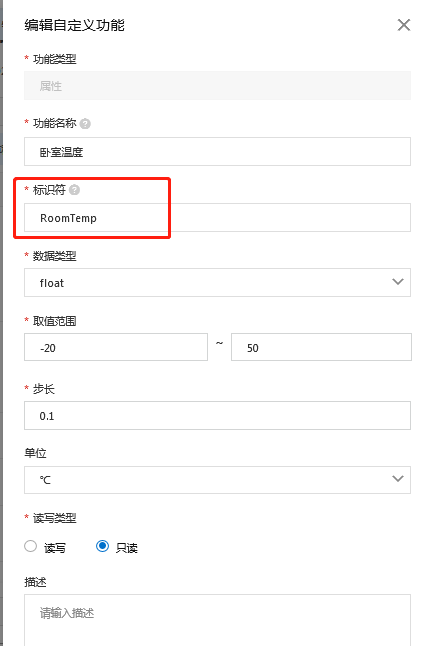

圖二 阿里云編輯自定義功能圖

設置好點擊“確認”，然后點擊發布上線。

添加一個設備，獲得身份三元組：

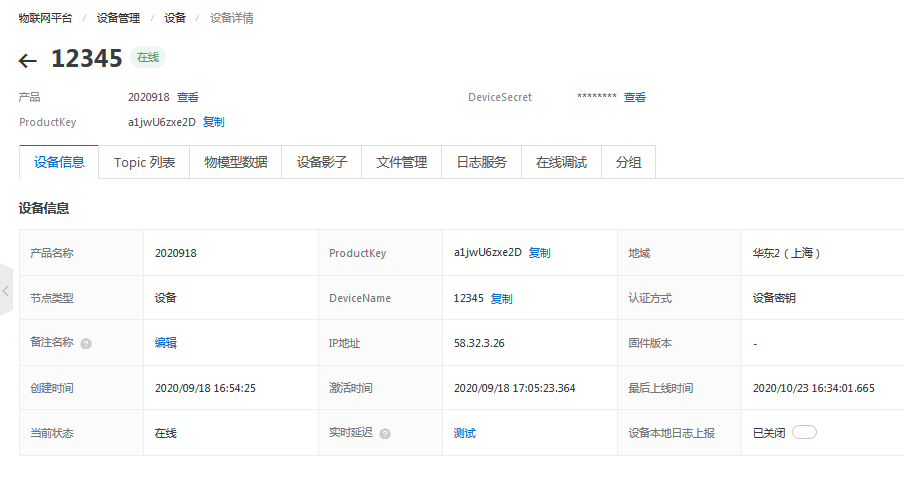

圖三 阿里云設備信息圖

點擊查看 查看設備證書，點擊一鍵復制 三元信息

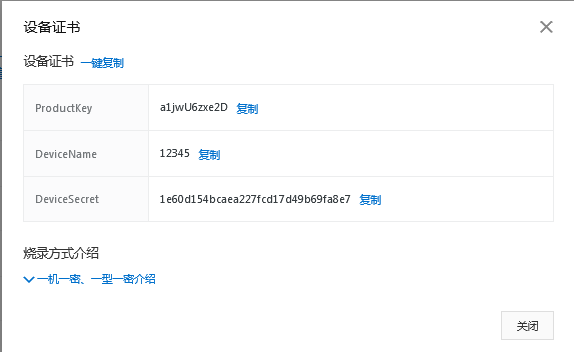

圖四 阿里云設備證書圖

一鍵復制到阿里云物聯平臺配置_32.exe，手動添加一個客戶端ID，點擊生成

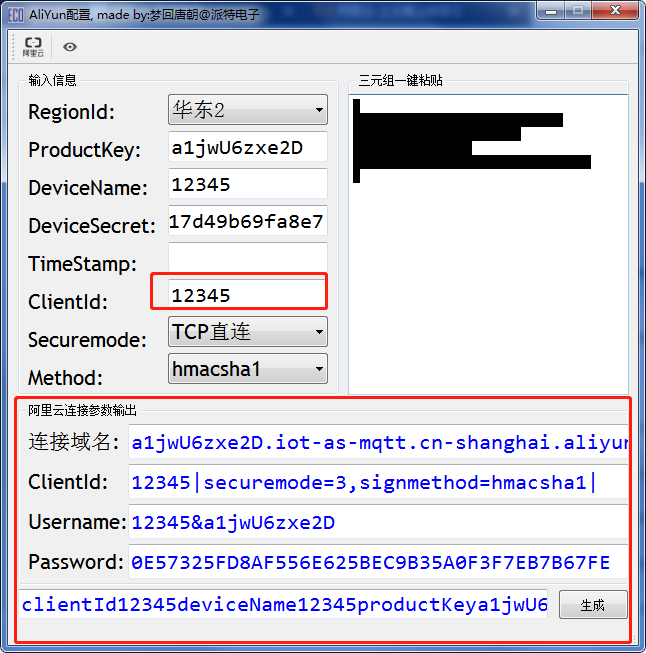

圖五 阿里云mqtt參數圖

把阿里云連接參數輸出填寫到我們mqtt配置中

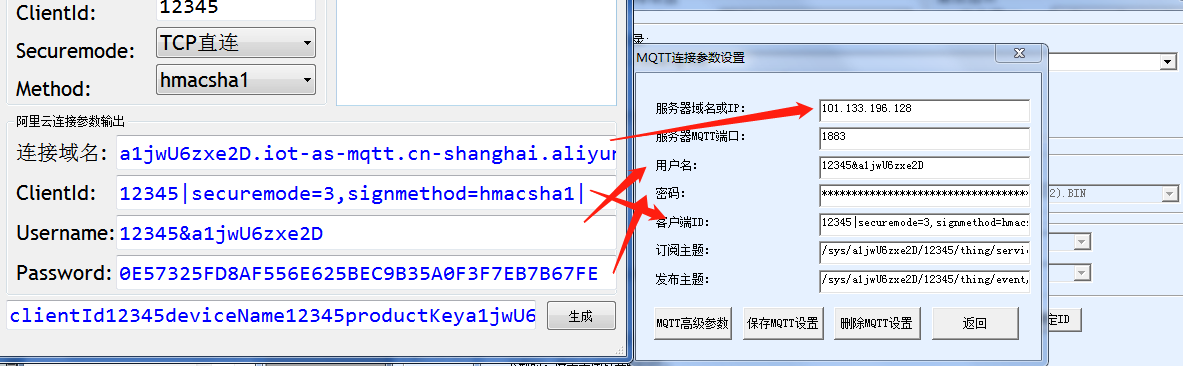

圖六 MQTT網關參數圖

設備上報發布主題（這里的{productKey}填寫三元信息中的a1jwU6zxe2D，{deviceName}填寫設備ID:12345）：

/sys/{productKey}/{deviceName}/thing/event/property/post

設備訂閱主題（后面兩個參數也要替換）：

/sys/{productKey}/{deviceName}/thing/event/property/post_reply

設置結束，點擊保存mqtt參數配置。

下面介紹一下物模型上報json格式（格式如下）：

{

"id": "12345",

"version": "1.0",

"params": {

"屬性key1": "屬性value1",

"屬性key2": "屬性value2"

},

"method": "thing.event.property.post"

}

注：這里的"屬性key1"指的是物模型的標識符

圖七 阿里云數據類型圖

回到網關配置中，點擊json配置/json上發：

圖八 MQTT網關參數圖

點擊進入下一個

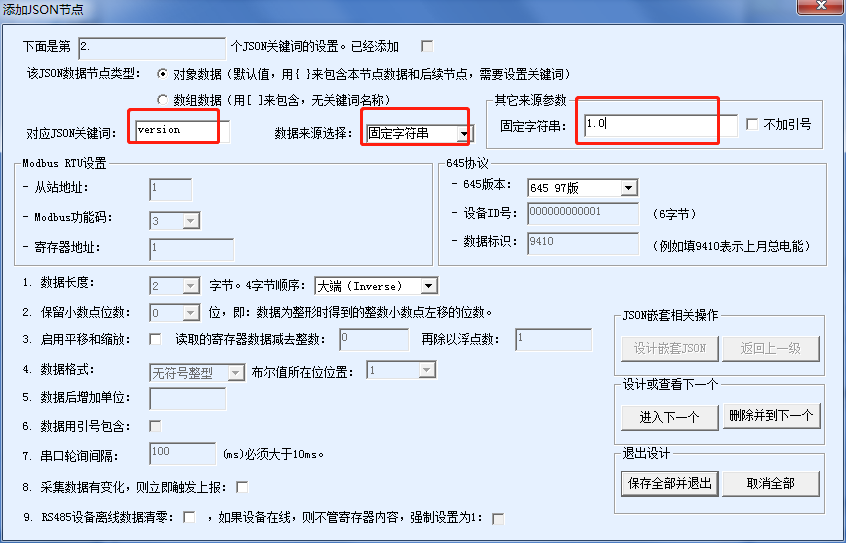

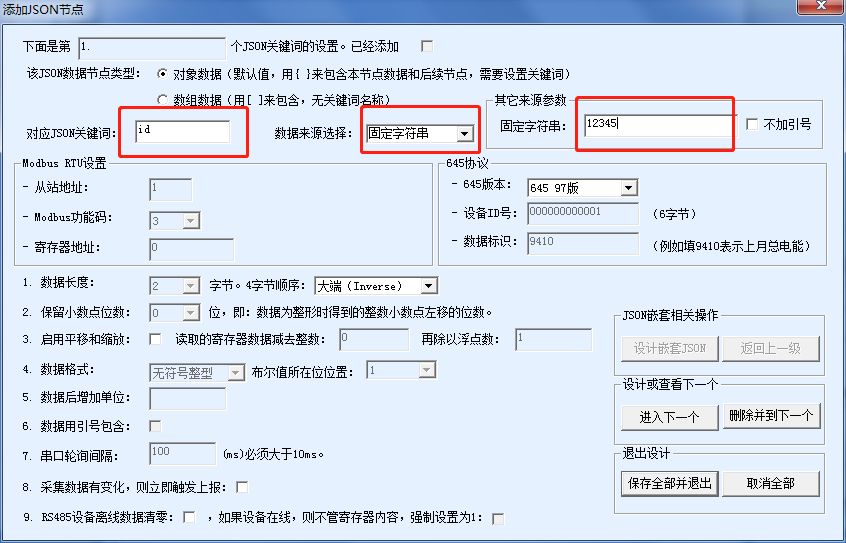

圖九 MQTT網關參數圖

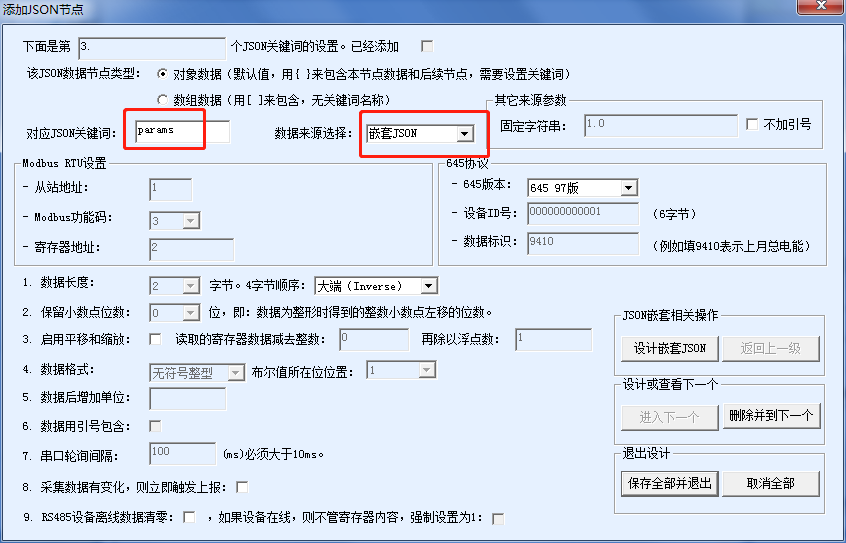

圖十 MQTT網關參數圖

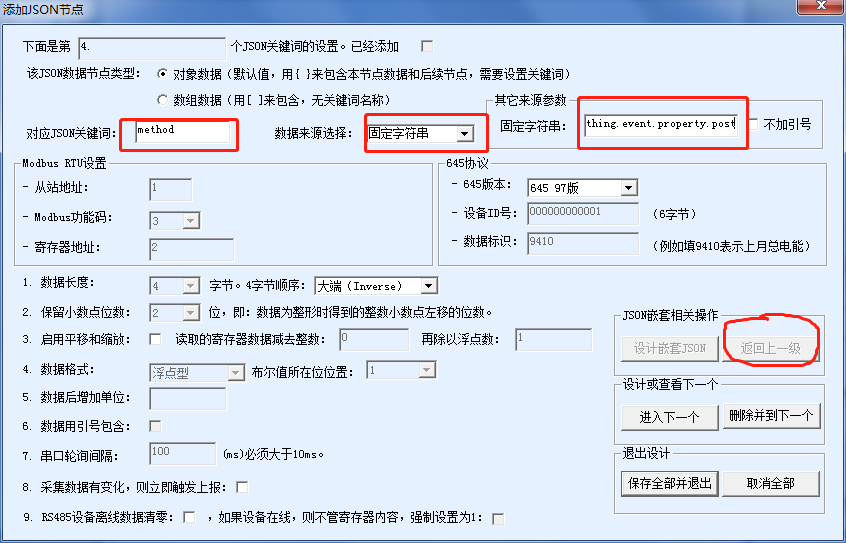

點擊json嵌套，選擇modbus rtu,G根據rtu需要上報參數填入相關參數：

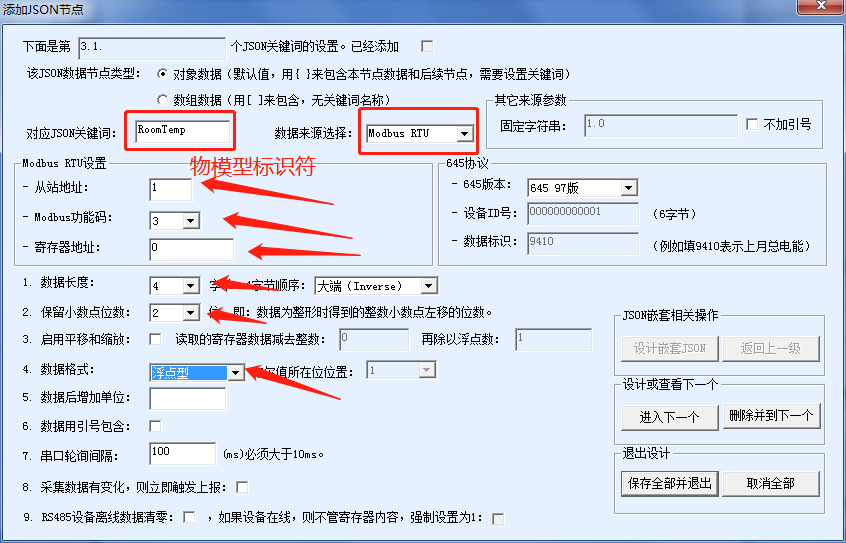

圖十一 MQTT網關參數圖

點擊進入下一個，選擇返回上一級 ，

圖十二 MQTT網關參數圖

點擊保存全部并退出，在點擊保存json配置。

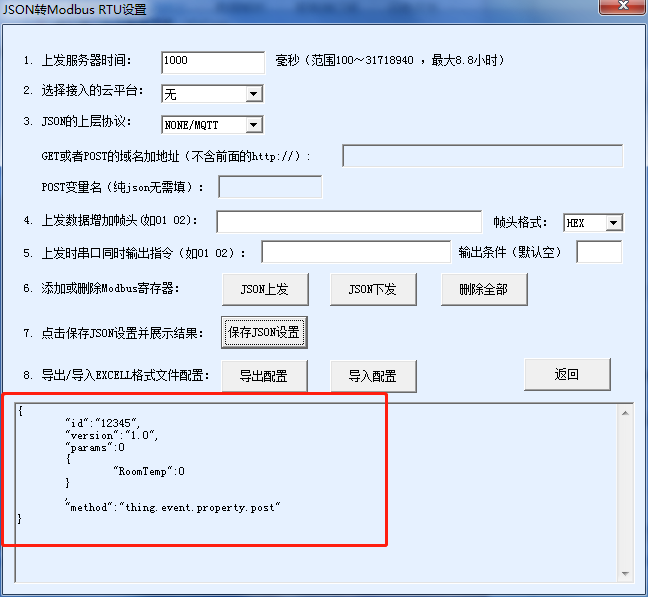

圖十三 MQTT網關參數圖

點擊返回并下載

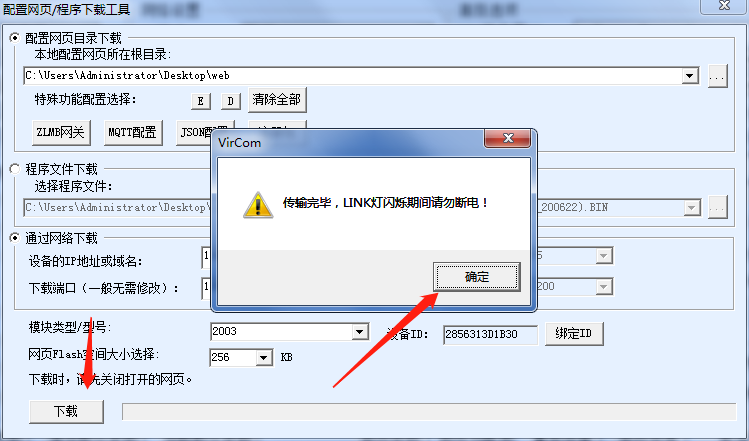

圖十四 MQTT網關下載圖

阿里云端點擊設備/物模型數據/運行狀態

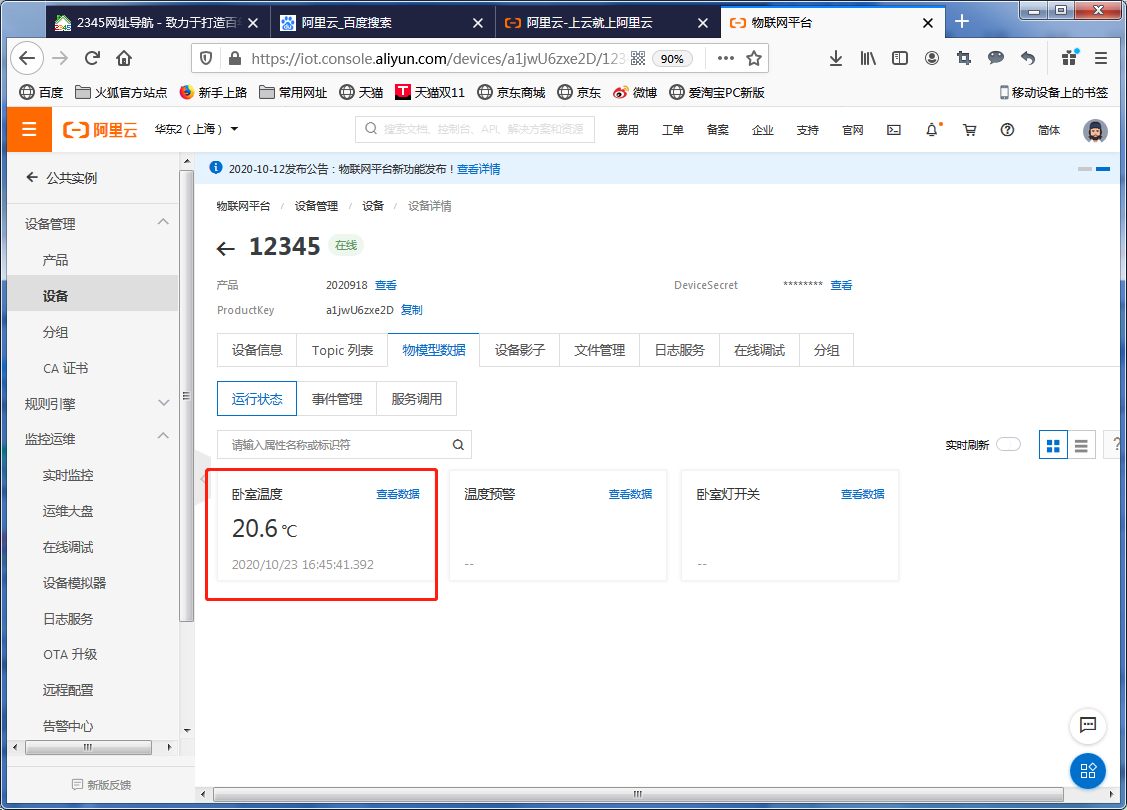

圖十五 阿里云數據顯示圖
