Modbus TCP轉Modbus ASCII解決方案

發布時間：2024-11-13 作者：上海卓嵐 瀏覽量：8467

Modbus TCP和Modbus ASCII是兩種不同的通信協議。Modbus TCP是一種二進制協議，Modbus ASCII是一種基于文本的協議。二者不能直接轉換，因?yàn)樗鼈兊臄?shù)據表示方式、消息結構、字符編碼等都不相同。

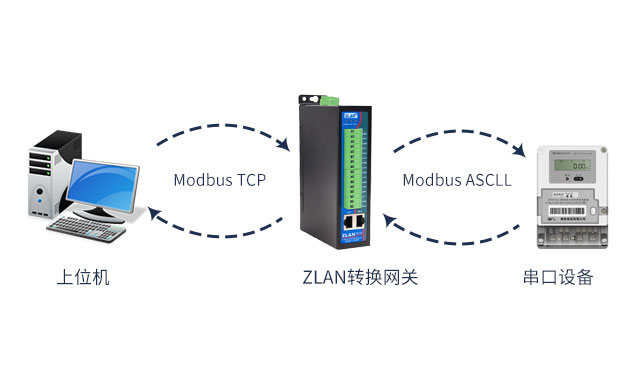

如果你需要將Modbus TCP轉換為Modbus ASCII，你需要先解析Modbus TCP消息，然后按照Modbus ASCII協議組裝消息，并確保在兩種協議間正確轉換消息內容。對客戶來說是一件比較復雜的工作，上海卓嵐為客戶提供多種簡潔便利的協議網關用于實現Modbus TCP轉換為Modbus ASCII。

目前上海卓嵐推出的各類型單、多串口服務器均有支持Modbus TCP和Modbus ASCII協議轉換的型號，比如：ZLAN5143D，ZLAN5407M、ZLAN5812D等等，全方位提供技術支持，滿足客戶Modbus TCP和Modbus ASCII協議轉換，詳細型號可以咨詢我司銷售人員。

Modbus TCP轉Modbus ASCII的用法和Modbus TCP轉RTU的用法基本是一樣的。目前除了ZLMB暫不支持Modbus ASCII外，其它幾類Modbus網關類型都支持Modbus ASCII。

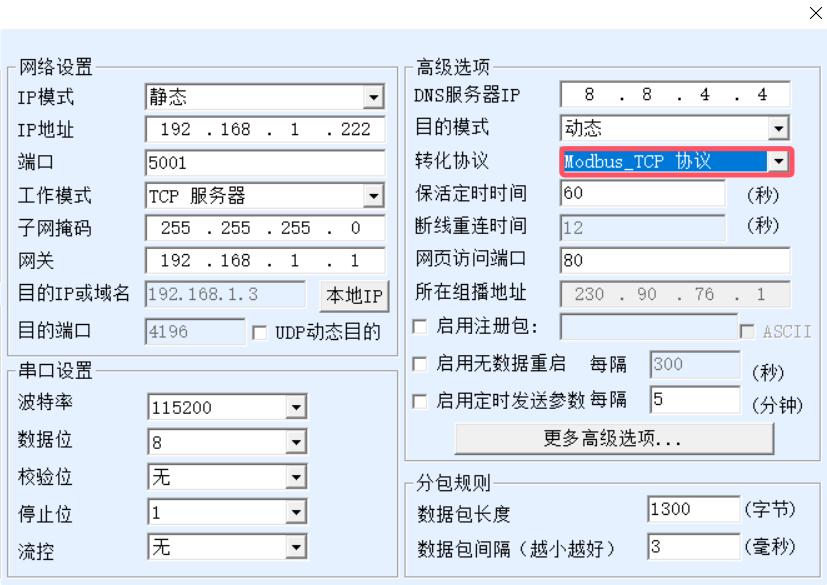

Modbus ASCII需要使用ZLVircom 6.89及以上版本。首先需要在配置對話框選擇轉化協議為“Modbus TCP”，這一點和RTU是一樣的。

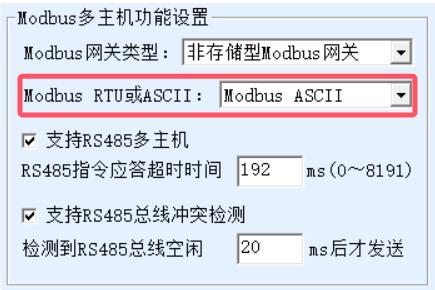

然后點擊“更多高級選項”，在“Modbus RTU或者ASCII”中選擇Modbus ASCII：

默認是RTU的。然后確定，然后點擊“修改參數”。這樣設備就支持Modbus TCP轉ASCII了。

在上圖的Modus網關類型中，仍然可以選擇“存儲型”、“非存儲型”等各類網關類型。
