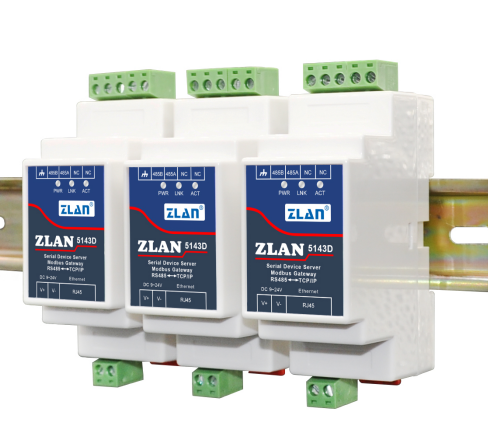

ZLAN5143D 是一款專門為工業環境設計的RS485設備數據采集器/物聯網網關，兼具串口服務器、Modbus網關、MQTT網關、RS485轉JSON等多種功能于一體。
物聯網核心套件（IoT Core）是全托管的云服務，提供海量設備接入與管理、規則引擎等能力，并支持與智能邊緣、時序數據庫等產品聯動，以支撐海量設備的數據收集、控制、故障預測等物聯網場景，輕松完成物聯網應用搭建的第一步。
如圖2所示：
Json介紹 JavaScript Object Notation（JSON）是一種基于 JavaScript 語法子集的開放標準數據交換格式。JSON 是基于文本的，輕量級的，通常被認為易于讀/寫。基于 ECMAScript (歐洲計算機協會制定的 js 規范)的一個子集，采用完全獨立于編程語言的文本格式來存儲和表示數據。簡潔和清晰的層次結構使得 JSON 成為理想的數據交換語言。 易于人閱讀和編寫，同時也易于機器解析和生成，并有效地提升網絡傳輸效率。
進入物模型平臺

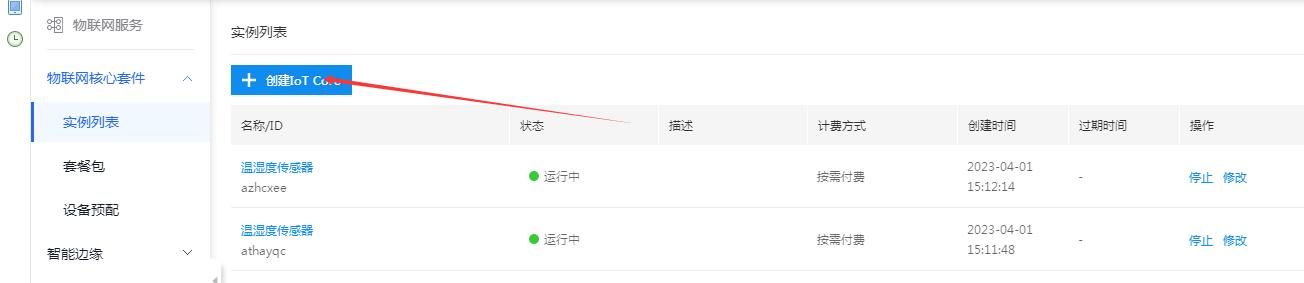

進入開發平臺后，點擊實例列表選項，點擊創建IOT CORE，立即使用進入下一個頁面
創建IOT CORE

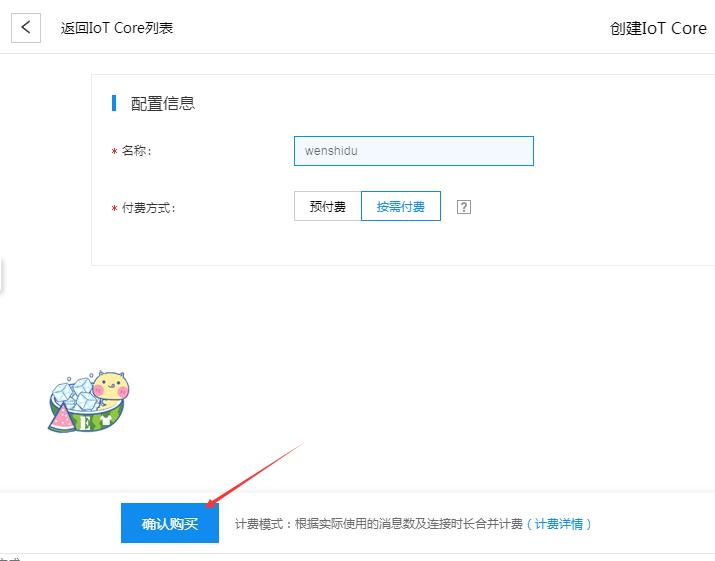

點擊創建IOT CORE后，填寫相關的信息，本次添加的為wenshidu，這邊為了測試選擇后付費模式，添加產品后點擊確認，如圖所示：

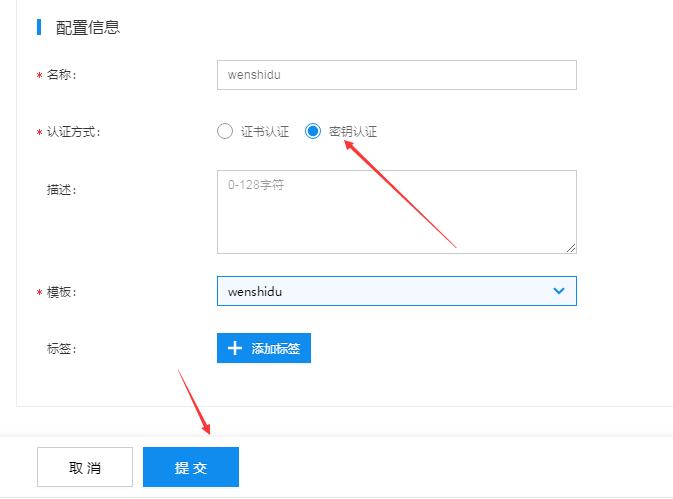

點擊新建設備，設備名稱寫wenshidu，加密方式選擇密鑰，模板選擇默認的模板

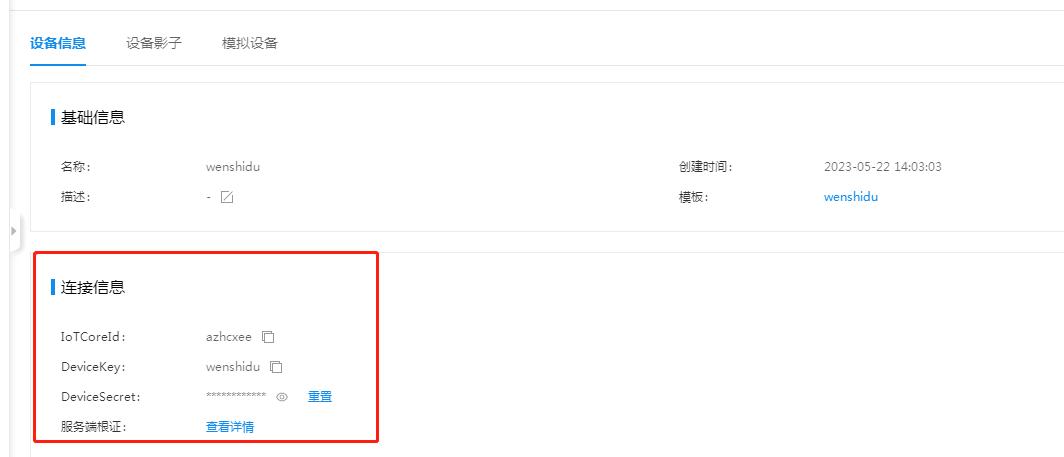

點擊設備名稱，出現設備信息，有用的參數是IoTCoreId，DeviceKey，DeviceSecret
Mqtt連接參數
| 域名 | 在 IoT Core 詳情頁可以找到 也可通過?IoTCoreId+ .iot.+Region+.baidubce.com 拼接出來 其中Region即地域在創建 IoT Core 時可選：廣州gz，北京bj |
| 端口 | 1883 |
| 客戶端ID | 客戶端ID，建議與設備名稱一致。支持“a-z”,“0-9”,“_”,“-”字符 且不能大于128bytes，UTF8編碼，不可重名 |

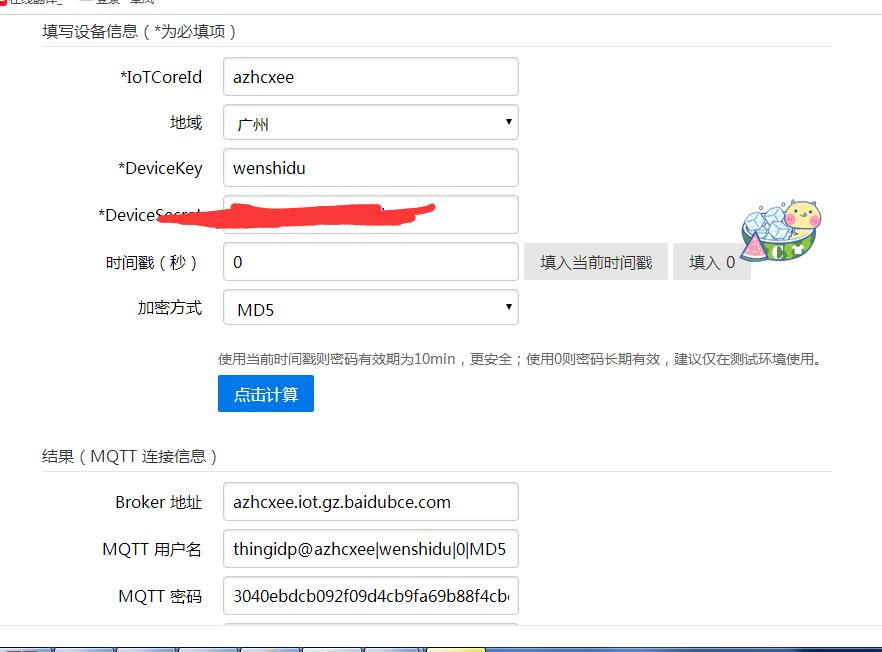

我們也可以通過MQTT連接信息生成器?生成，網址：https://iotcore-dev-tool.gz.bcebos.com/mqtt-sign/

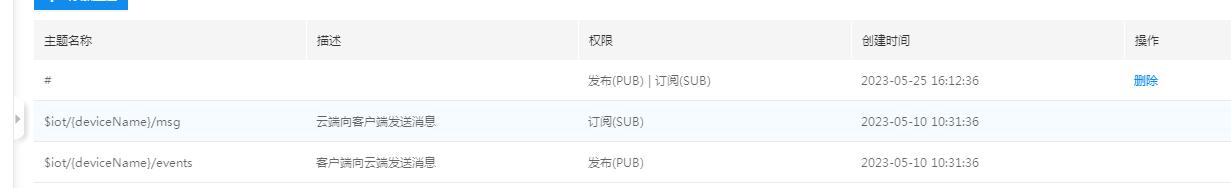

設備默認的主題就是新建的模板里面的主題：
$iot/{deviceName}/events
$iot/{deviceName}/msg
規則引擎

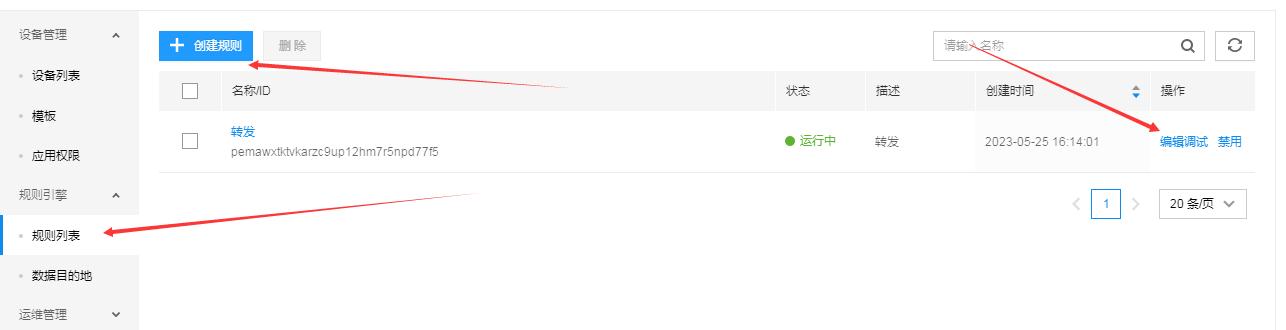

規則引擎，新建規則，此次新建的規則為轉發到mqtt主題，點擊編輯調試， 規則引擎還支持轉發到百度云的服務器，需要收費，這里不做演示。

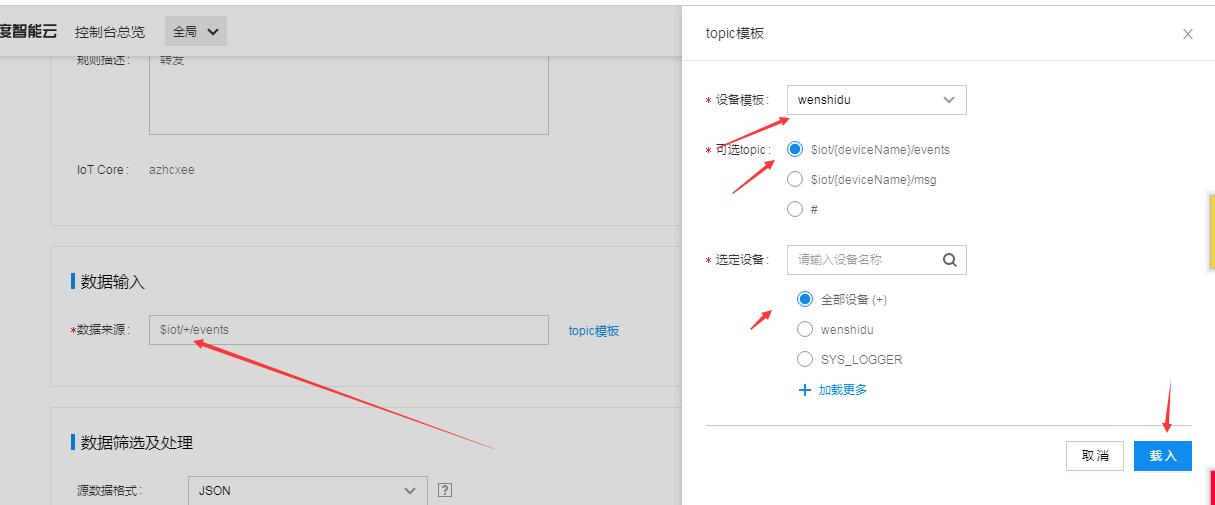

數據來源通過topic模板選擇之前新建的設備模板，選中設備發布的主題。

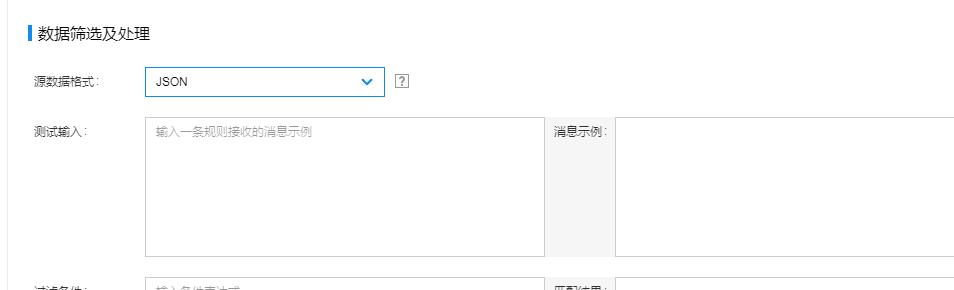

源數據格式選擇json格式

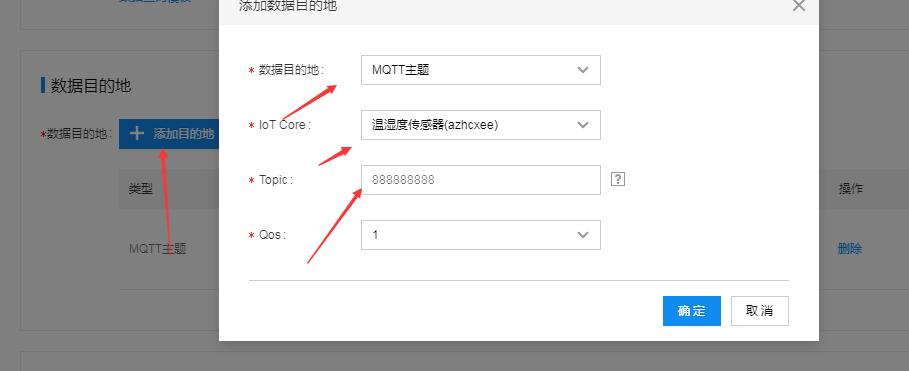

添加數據目的地，選擇mqtt主題，IOT CORE和主題選擇自己需要的，點擊確定，最后保存

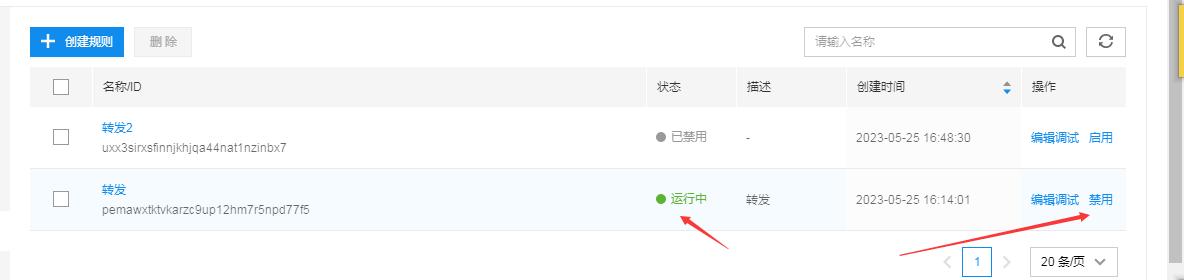

最后再點擊啟用
最后再點擊啟用。

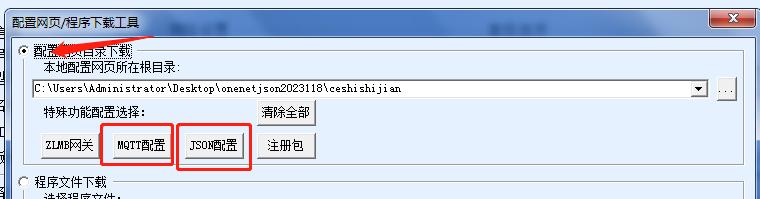

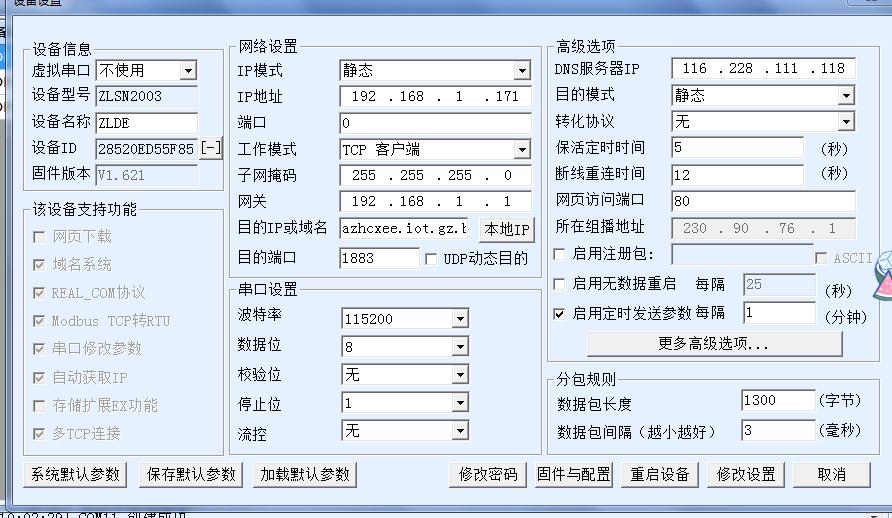

使用VIRCOM軟件點擊設備管理，自動搜索到設備以后雙擊，進入如下頁面，ip模式選擇動態獲取，工作模式選擇TCP客戶端，目的ip和端口為百度云平臺的ip和端口，端口號為1883，然后點擊固件與配置。
首先需要新建文件夾，新建后配置mqtt參數和json配置。

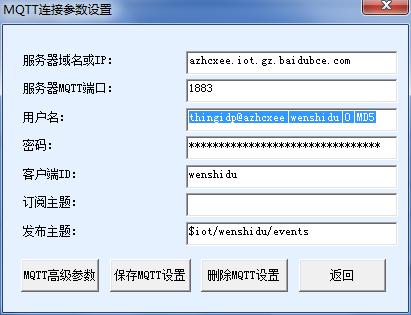

1mqtt設置

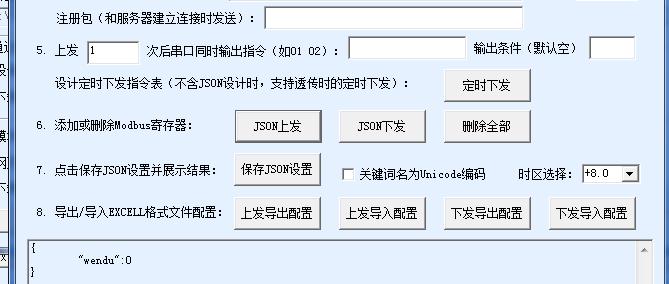

JSON設置

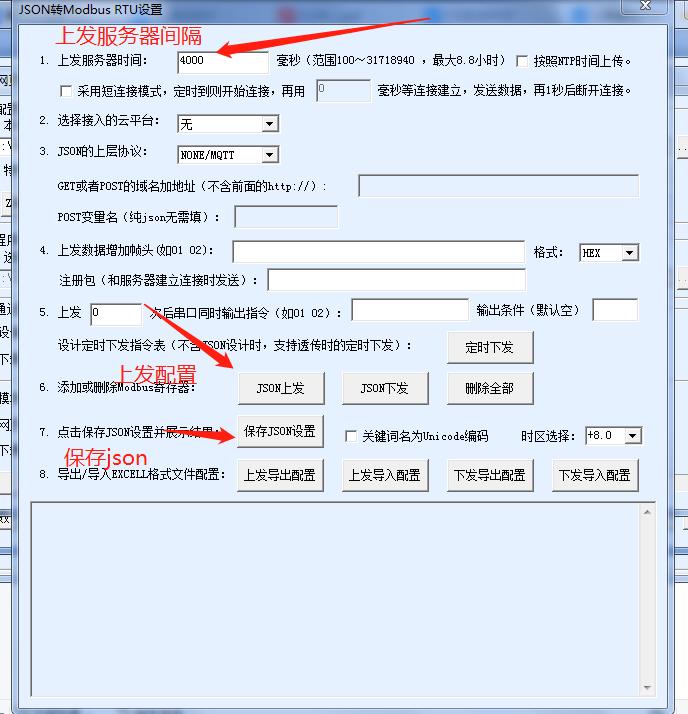

第一頁 總體設置如圖所示：

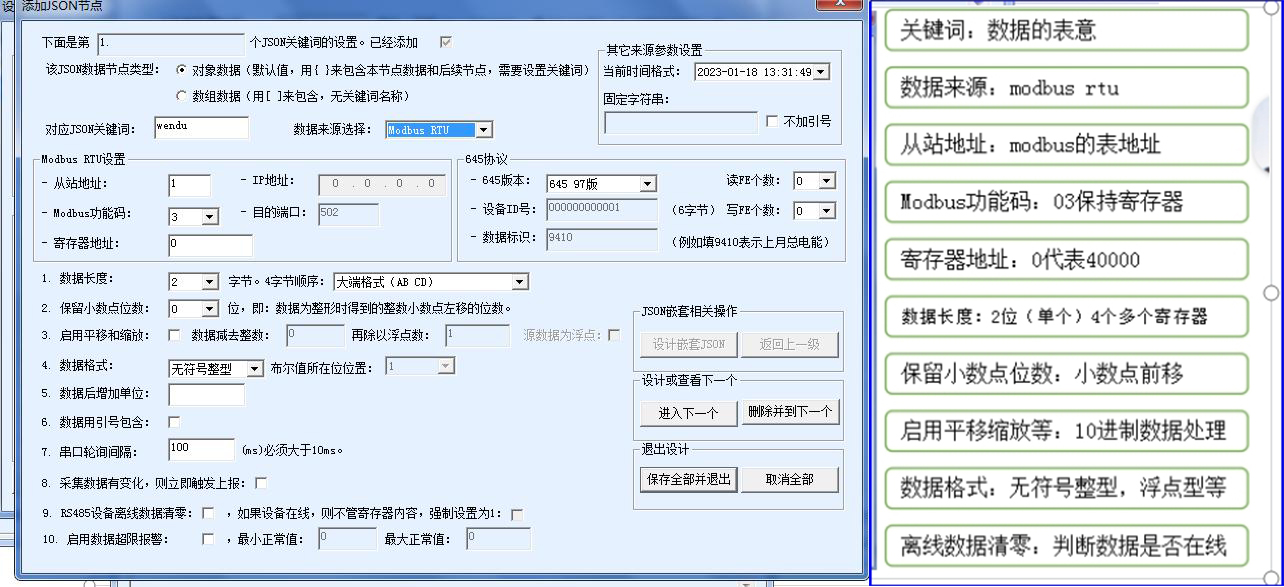

具體配置頁面節點一
結果預覽：
下位機模擬

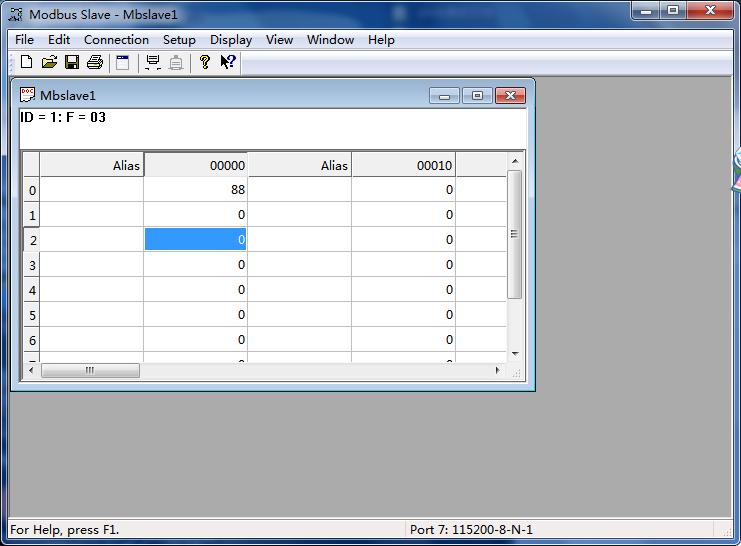

通過modbus slave模擬下位機溫濕度傳感器數據，站地址為1，寄存器是40001,40001存放的溫度的數據
設備配置完成

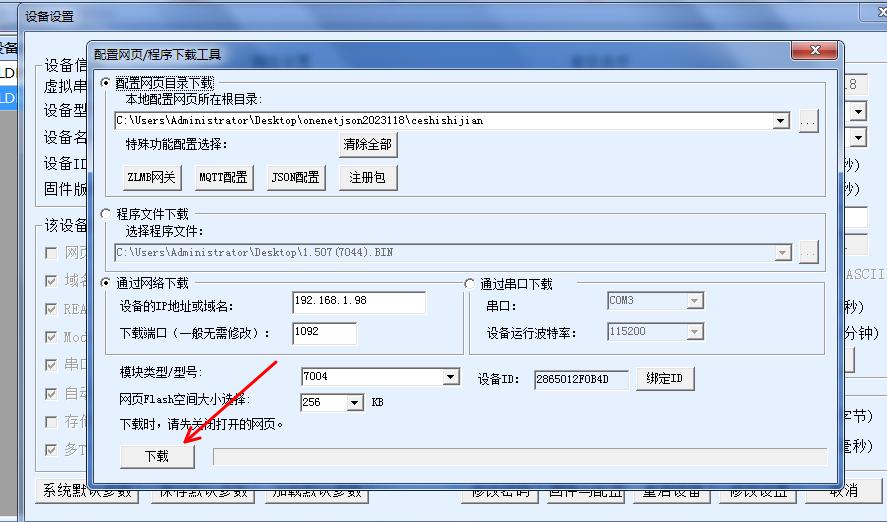

配置完成后，請點擊下載，確保文件夾已經下載，觀察指示燈狀態LINK燈藍色，ACTIVE燈閃爍

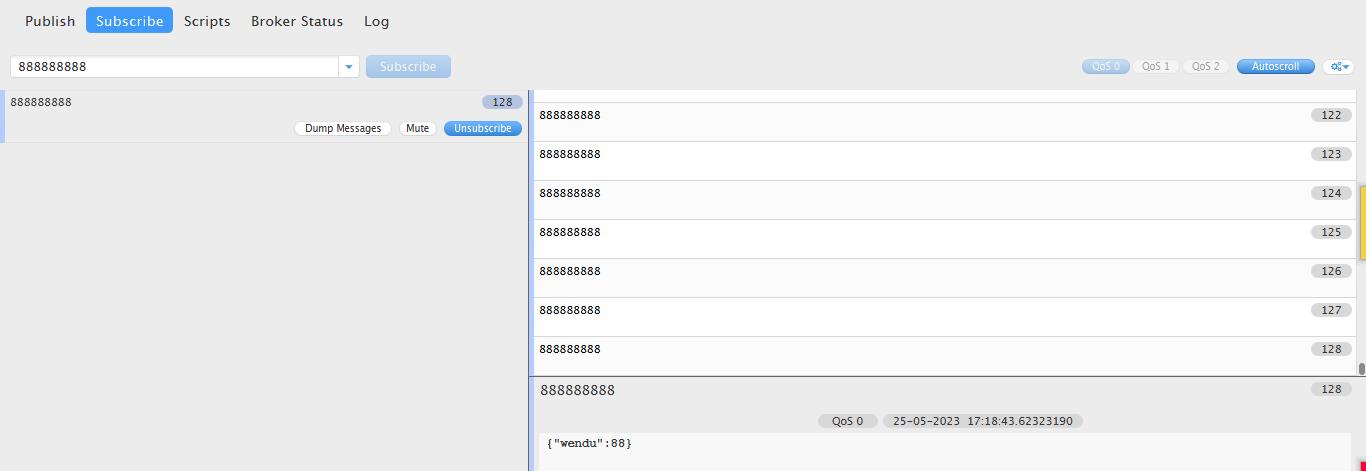

mqttfx收到數據
Mqttfx訂閱轉發轉發里面的數據目的地的主題，可以看到轉發到的數據?。?/p>
