卓嵐APP是上海卓嵐信息科技有限公司針對卓嵐網關專門開發的一款A(yù)PP軟件，具有配置和采集集一體的功能。本次案例介紹卓嵐APP和正泰單相智能電表互相通訊的過程，首先主要是讓用戶了解一下關于卓嵐APP的使用，其次主要讓用戶了解一下關于645（07版）協議轉json主動上報功能的配置問題。
如圖 1所示

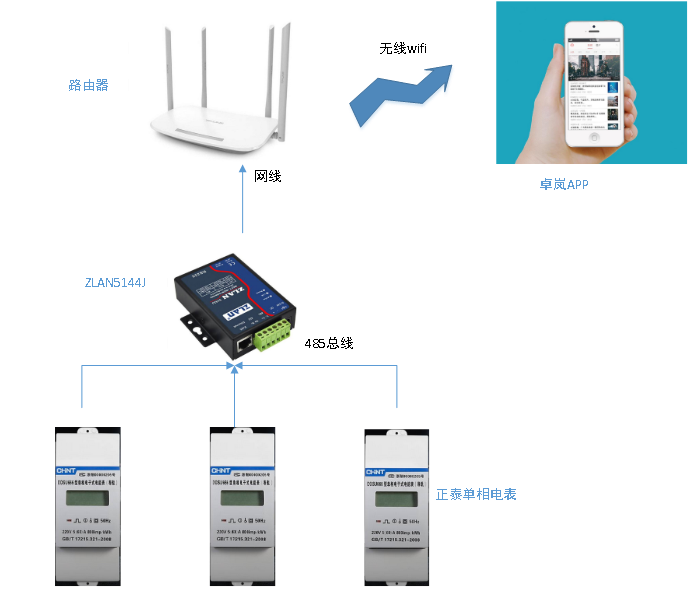

圖 1 遠程監控鏈接示意圖
2.1ZLAN5144J采集端設置步驟
將ZLAN5144J通過網線鏈接電腦網口或者鏈接到交換機中和電腦保持在同一個網段

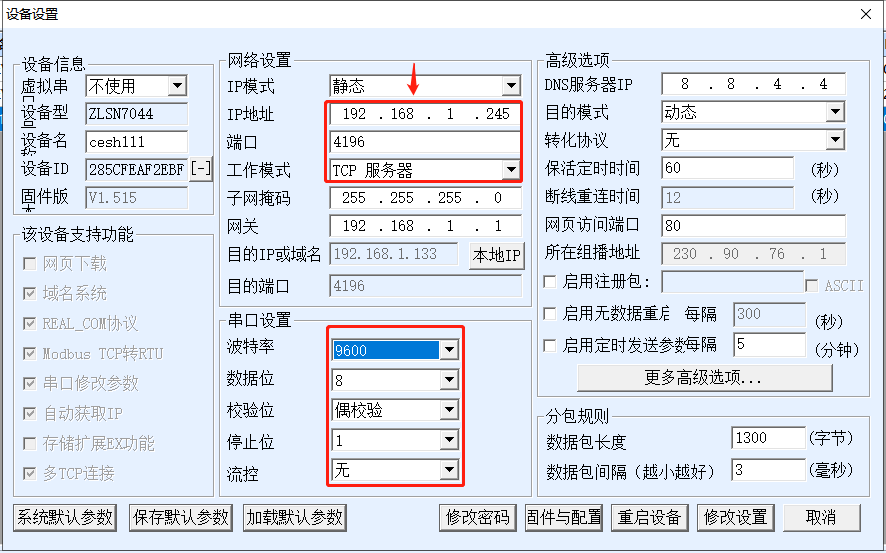

1.打開ZLvircom軟件，點擊設備管理，點擊自動搜索，搜到后點擊編輯參數。首先把設備IP地址和接入的局域網設置同一個網段，工作模式服務器模式，串口參數和電表設置成一致，如圖2。
圖 2

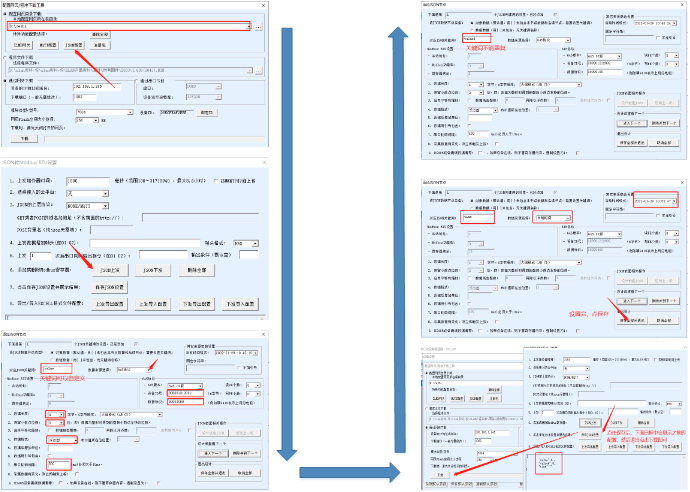

設置好之后，點擊更多高級選項，首先在電腦上創建一個空文件夾，我是在D盤創建的一個空文件夾，命名為ceshi,把路徑選擇創建的空文件，點擊json配置-->選擇json上發，配置json點位，如下圖圖3所示。
圖 3 5144J關于json配置詳情
2.2手機下載APP端

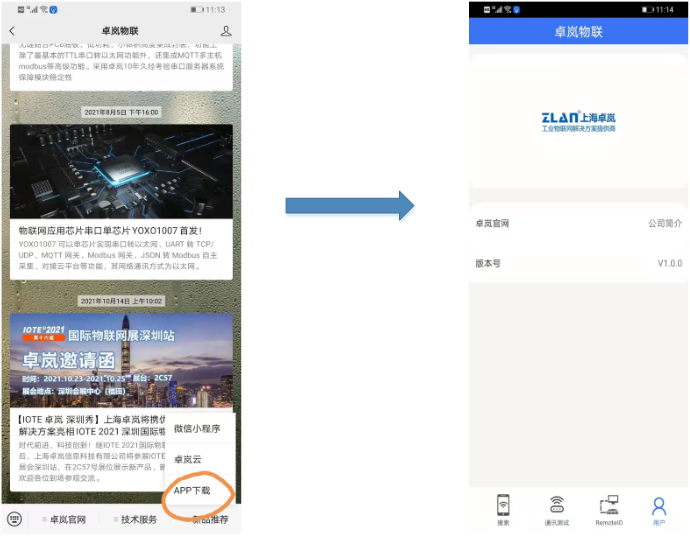

1. 首先在微信中關注卓嵐公眾號，在新品推薦中，選擇APP下載，下載完成后，運行卓嵐APP。如圖4。
圖 4 下載APP
2.3APP端配置步驟

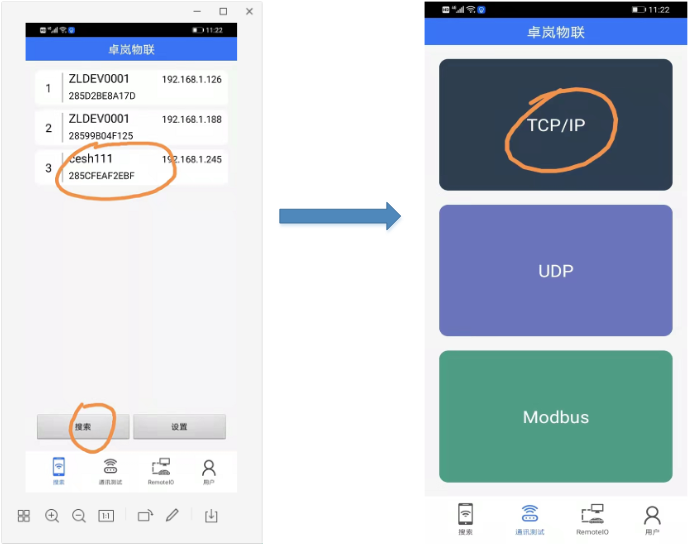

1.打開卓嵐APP軟件，首先手機通過WiFi鏈接路由器熱點（必須要鏈接和5144J接入的同一個路由器的熱點），WiFi鏈接上之后，點擊搜索就可以搜到設備，選擇通訊測試，可以測試通訊。如下圖5。
圖 5 APP端配置
2.選擇通訊測試-->TCP/IP-->工作模式選擇客戶端模式-->iP和端口填寫串口服務器IP和端口，點擊打開，就讀到數據了，如下圖。
圖 6
