1.概述
ZLAN8305LN是一款專門為工業環境設計的RS485設備數據采集器/物聯網網關,他通過4G的方式傳輸,結合卓嵐特有的P2P技術,無需構建公網服務器也可以同樣隨時隨地采集設備的數據,本次案例主要是實現目的,對SMART700IE觸摸屏實現遠程監控,上下載程序。
如圖 1所示

圖 1 遠程監控鏈接示意圖
2.實現步驟:
2.1 8305LN采集端設置步驟
1.將8305LN通過網線鏈接電腦網口或者鏈接到交換機中和電腦保持在同一個網段,鏈接示意圖2。

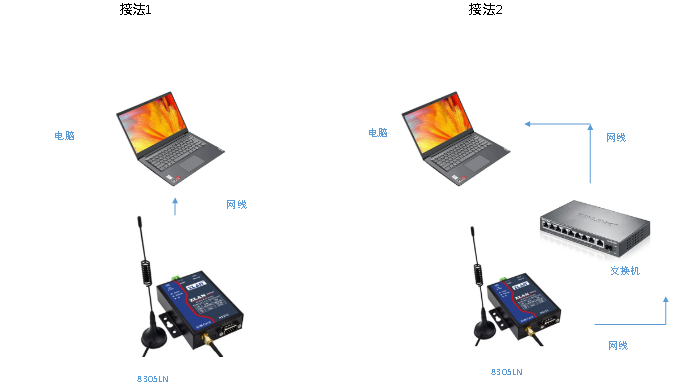

圖2 8305LN接線圖
2.打開ZLvircom軟件,點擊設備管理,點擊自動搜索,搜到后點擊編輯參數。首先選擇更多高級選型中,先啟用P2P功能,如圖3。

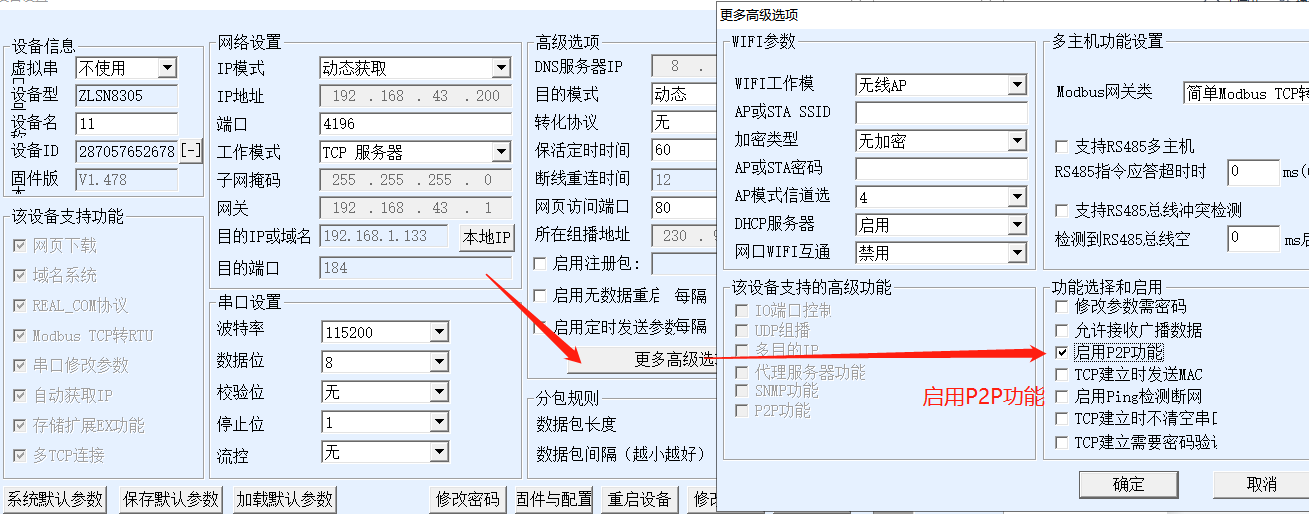

圖3

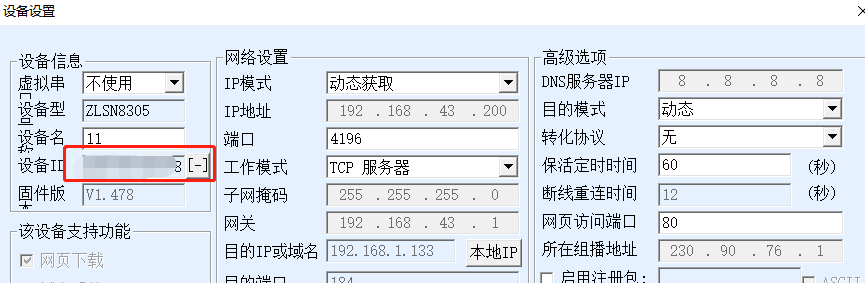

設置好之后,復制設備ID:

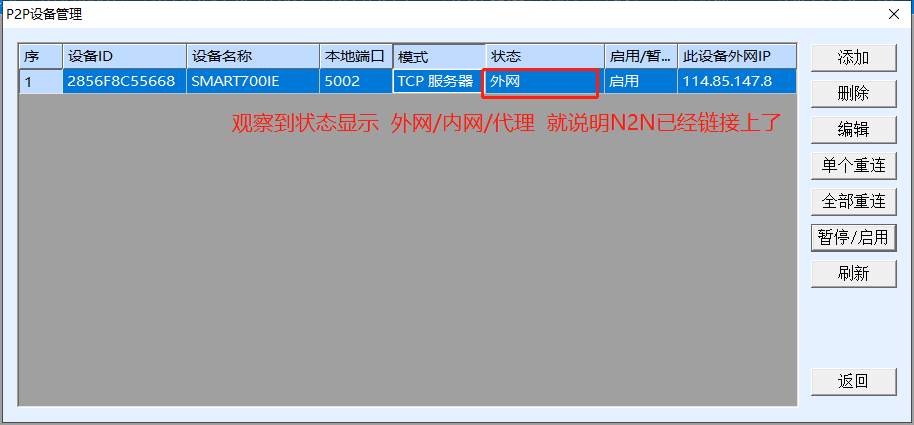

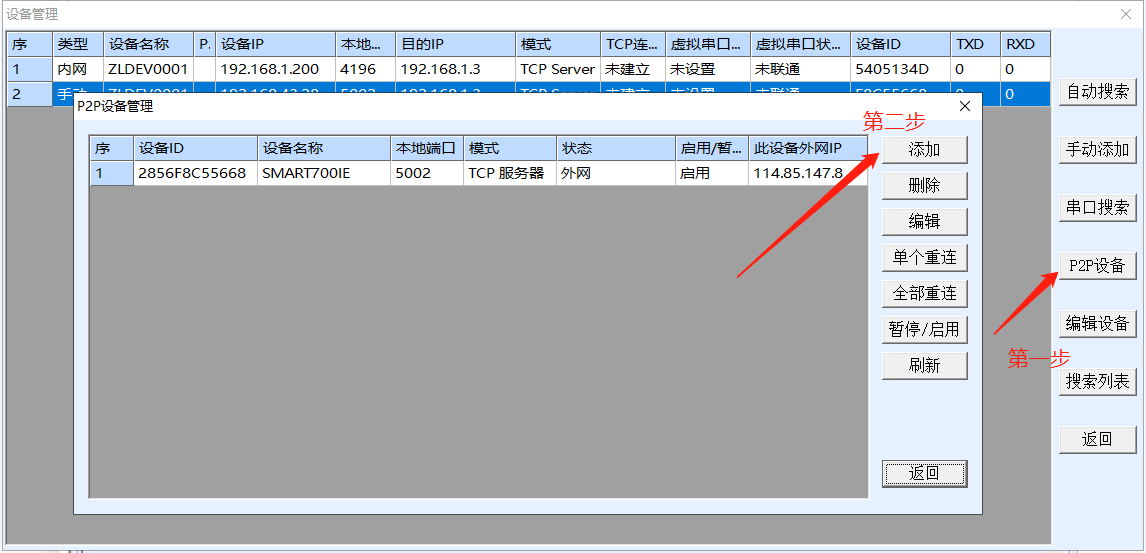

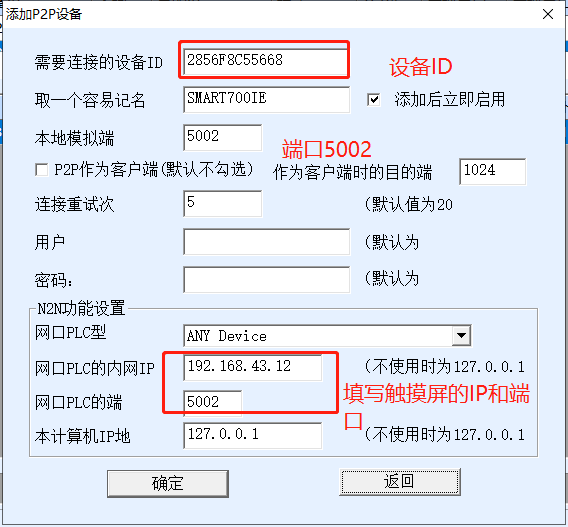

點擊P2P設備,點擊添加把設備ID復制進來



2.2觸摸屏700IE端設置步驟

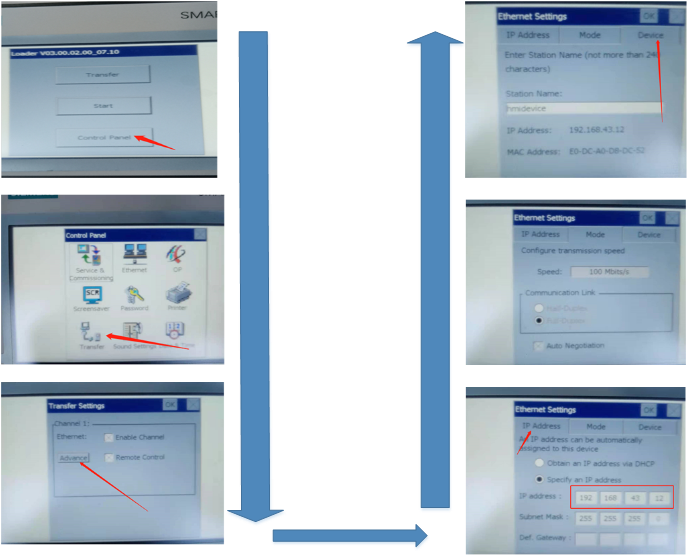

1. 首先先配置一下觸摸屏,把觸摸屏IP地址設置和熱點網段改成同一個網段, 例如現在8305LN自動獲取的網段是192.168.43.XX網段,我們把觸摸屏IP地址也設置成43網段,觸摸屏端點擊transfer-->Advance-->IP Address,如圖4。

圖 4 觸摸屏設置參數
2.3上位機通過WINCC遠程讀取數據
1.打開wincc軟件,創建一個新的工程,點擊下載,如下圖5。

圖 5 wincc端配置
2.輸入IP地址,經過P2P轉換后IP地址是127.0.0.1,如下圖。

圖 6

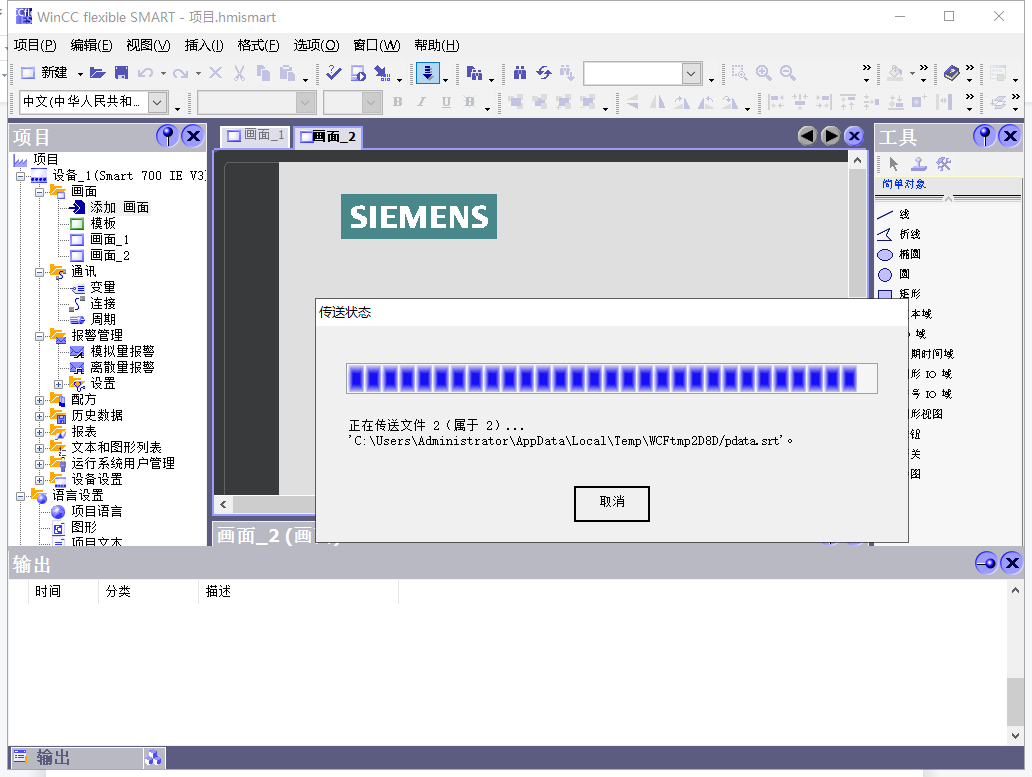

3.下載成功,如圖7。

圖7 下載成功
