本文主要介紹485轉tcp/ip的網絡系統結構，即485轉tcp/ip以后有幾種接線方法，他們的特點如何。485轉tcp/ip可以用圖1的串口服務器或者圖2的內嵌模塊來實現。需要實現RS485轉tcp/ip是因?yàn)椋?br>1.利用現有的以太網網絡設施。雖然RS485也可以用以太網的雙絞線（5類屏蔽線），但是RS485需要單獨占用雙絞線不能和以太網共用，這在實際中就需要重新布線，不能利用現有的網線。使用485轉tcp/ip之后，可以和現有辦公、工廠的網絡融合，節省開支。而且這種tcp/ip網絡可以通過交換機、路由器進行網絡延長和擴展。
2.利用廣域網實現遠距離監控。當485轉為tcp/ip之后可以充分利用現有的internet、城域網、廣域網實現遠距離的監控。
3.代替多設備卡實現一臺計算機多個串口。采用卓嵐的虛擬串口驅動可以將網口模擬為多個串口（COM口），用戶無需擴展串口，即可實現一個網卡控制成千上萬個串口設備。
485布線結構升級為tcp/ip以后，卓嵐科技根據系統結構不同，將其可以分為總線結構、多設備結構、多主機結構共3種方式。其中多主機結構較為特殊將稍后介紹，這里主要介紹總線結構和多設備結構。

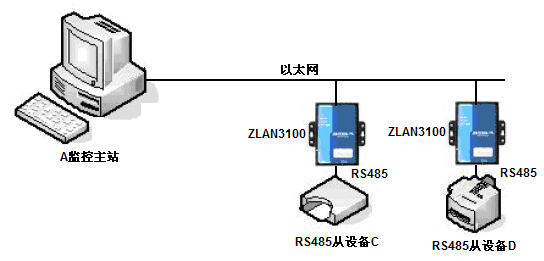

圖3表示的是通常的RS485的系統結構，其中包含一臺監控主機和多臺RS485設備，轉化為tcp/ip后有兩種方式，分別為圖4的總線結構和圖5的多設備結構。在總線結構中，系統中和監控主機相連的RS485線被ZLAN3100轉換器轉化為網線，利用卓嵐ZLVircom驅動可以將該網線虛擬為一個串口例如COM5。軟件系統和圖3一樣工作；在多設備結構口中，在離設備很近的地方將網線轉化為RS485，每個設備都需要一個ZLAN3100轉換器，ZLVircom支持將兩個ZLAN3100綁定在一個虛擬串口上，也就是說系統中有兩個轉換器但是都是對應COM5這一個虛擬串口，軟件和圖3一樣工作。
無論是總線方式還是多設備方式都不影響原有系統的軟件的運行。相比而言，多設備方式成本要高一些因?yàn)樾枰嗯_ZLAN3100，但是它支持設備比較分散的應用中，多個RS485終端還是通過tcp/ip接入系統的。卓嵐軟件和設備也支持兩種方式混合使用。

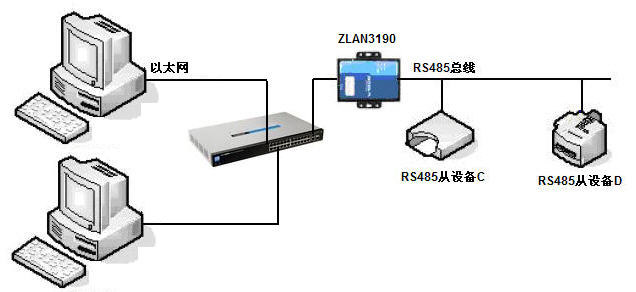

熟悉RS485的用戶都知道，RS485總線上一般只有一個主機，一般采用主機輪詢，從機應答的方式。一般難以實現RS485總線上存在多個監控主機的方式。但是多主機監控的確實在某些場合是需要的，卓嵐的ZLAN3190可以實現該功能?？蓪?shí)現100臺監控主機同時監控。多主機方式如圖所示。
